產品型號
ZYHDP電動精小型單座調節閥產品
ZYHDM電動精小型套筒調節閥產品

電動精小型單座、套筒調節閥 主要特點

ZYHDP、ZYHDM電動精小型單座調節閥和電動精小型套筒調節閥是DKZ型電動單元組合儀表中執行單元，它是生產過程自動調節的重要環節之一。電動精小型單座調節閥和電動精小型套筒調節閥以電源為動力接受統一的標準信號0-10或4-20mADC。該電動調節閥將此轉為與輸入信號相對應的自動調節。因而廣泛用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。上海一環流體設備有限公司制造的電動精小型單座、套筒調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有1.6、4.0、6.4Mpa；公稱通徑范圍DN20-400。

電動精小型單座、套筒調節閥 技術參數和性能指標
閥體、閥蓋WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座1Cr18Ni9Ti、司鈦萊合金堆焊
填料聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿2Cr13、1Cr18Ni9Ti
襯套2Cr13
公稱壓力PN(Mpa)1.6、 4.0、 6.4
固有流量特性直線、等百分比
固有可調比R50：1
允許泄漏量
單座硬密封：Ⅳ級、 軟密封：Ⅵ
套筒硬密封：Ⅳ級、 軟密封：Ⅵ
工作溫度t（℃）-20～220、 -40～250、 -40～450、 -60～450
信號范圍（Ma.DC）0～10、 4～20
電源電壓220V、 50HZ
作用方式電開式、電關式
電動精小型單座、套筒調節閥 適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保

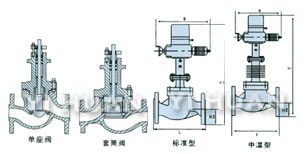

電動精小型單座、套筒調節閥 結構

快開型、直線型、等百分比型單座閥芯結構示意圖

快開型、直線型、等百分比型單座閥芯結構示意圖

電動精小型單座、套筒調節閥 詳細技術參數


電動精小型單座、套筒調節閥 外形尺寸(單位：mm)
