產品型號
ZYHDP電動直通單座調節閥產品
ZYHDN電動直通雙座調節閥產品

電動直通單、雙座調節閥 主要特點

ZYHDP、ZYHDN型電動直通單座調節閥和電動直通雙座調節閥是DKZ型電動單元組合儀表中的執行單元，電動直通單座調節閥和電動直通雙座調節閥是生產過程自動調節系統中的重要環節之一。該電動調節閥以電源為動力接受統一的標準信號0-10或4-2mADC。將此轉為輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開啟程度，從而達到對工業介質流量、壓力、溫度和液壓等參數的自動調節。因而電動直通單座調節閥和電動直通雙座調節閥廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。上海一環流體控制設備有限公司制造的電動直通單座調節閥和電動直通雙座調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20-400。

電動直通單、雙座調節閥 技術參數和性能指標
閥體、閥蓋WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座1Cr18Ni9Ti、司鈦萊合金堆焊
填料V型聚四氟乙烯、柔性石墨
墊片橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿2Cr13、1Cr18Ni9Ti
襯套2Cr13
公稱壓力PN(Mpa)1.6 4.0 6.4
固有流量特性直線、等百分比
允許泄漏量（1/h）10-4×閥額定容量（單座）、10-3×閥額定容量（雙座）
工作溫度t(℃)-20～220、-40～250、-40～450、-60～450
信號范圍（Ma.DC） 0～10、4～20
電源電壓220V、50HZ
作用方式電開式、電關式
電動直通單、雙座調節閥 適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保

電動直通單、雙座調節閥 結構

單座結構


雙座結構

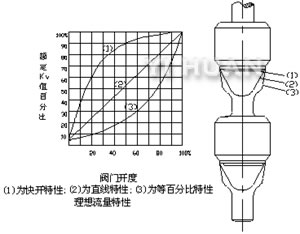

快開型、直線型、等百分比型雙座閥芯結構示意圖

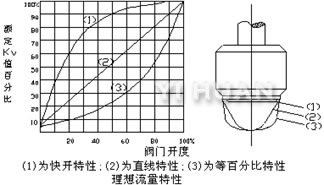

快開型、直線型、等百分比型單座閥芯結構示意圖

電動直通單、雙座調節閥 主要技術系數


*本產品性能指標貫徹GB/T4213-92

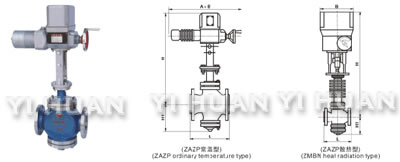

電動直通單、雙座調節閥 外形尺寸(單位：mm)
