產品型號
ZYHP電子式電動單座調節閥產品
ZYHM電子式電動套筒調節閥產品

電子式電動單座、套筒調節閥 主要特點

ZYHP、ZYHM型電子式電動單座調節閥和電子式電動套筒調節閥接受調節儀表傳來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。上海一環的電子式電動單座調節閥和電子式電動套筒調節閥廣泛用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。該電動調節閥公稱通徑由20至300mm，公稱壓力有1.6～6.4Mpa，接受信號為0-10mA,DC,4～20mA.DC ，使用溫度范圍-40℃-350℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合：電動套筒調節閥適用于壓差較大且泄漏量較大的場合。

電子式電動單座、套筒調節閥 技術參數和性能指標
閥體、閥蓋WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯1Cr18Ni9Ti、司鈦萊合金堆焊
填料聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套2Cr13
墊片橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
公稱壓力1.6、 4.0、 6.4
固有流量特性直線、等百分比
固有可調比R50：1
允許泄漏量
單座： 硬密封：Ⅳ級、 軟密封Ⅵ
套筒： 硬密封：Ⅳ級、 軟密封V
工作溫度 t（℃）-20～220、 -40～250、 -40～450、 -60～450
信號范圍 （DC）0～10mA、 4～20mA、1～5V、 0～10V
電源電壓220V、 50HZ
作用方式電開式、 電關式
信號故障時閥狀態全開、 全關、保位
電子式電動單座、套筒調節閥 適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保

電子式電動單座、套筒調節閥 結構

電子式電動單座、套筒調節閥結構圖

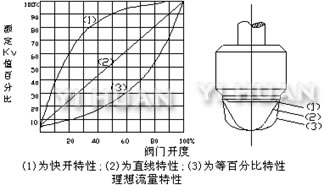

快開型、直線型、等百分比型單座閥芯結構示意圖

電子式電動單座、套筒調節閥 詳細技術參數


*本產品性能指標貫徹GB/T4213-92

電子式電動單座、套筒調節閥 外形尺寸
