ZYHWM智能型電動套筒調節閥產品

智能型電動套筒調節閥 主要特點

上海一環流體控制設備有限公司生產的ZYHWM系列智能型電動套筒調節閥是一種壓力平衡式調節閥。該電動調節閥配用RQW系列智能型電動執行機構，總體結構緊湊、重量輕、穩定性好、防護等級高。因而廣泛應用于大型火電廠、水處理、天然氣油田、鋼鐵廠等自動調節系統中。
智能型電動套筒調節閥主要功能及特點
1、雙密封結構
2、非侵入式設計思想
3、轉矩保護
4、自動相序調整
5、瞬時反轉保護
6、電源缺相保護
7、閥門卡住時的保護
8、過熱保護
9、閥位和轉矩的檢測
10、固態繼電器和慣性制動功能
11、間隙定時操作
12、現場總線控制
13、執行機構的顯示功能
14、電子閂功能
15、紅外設定功能（可設定以下內容）：
a.關閉時輸出軸的轉動方向
b.打開限位和關閉限位的保護選擇
c.打開和關閉操作的轉矩設定值
d.就地控制選擇點動還是保持
e.四個狀態指示繼電器的解發選擇
f.緊急動作功能選擇
g.遠控禁動功能選擇
h．模擬控制信號的設定

智能型電動套筒調節閥 技術參數和性能指標
電動執行機構主要技術參數
輸出推力44-550KN
（輸出調節推力：5.17-47.05KN）
（輸出額定關閉推力：8.4-63.15KN）
位置控制基本誤差（設定行程時間≥25秒）±1%
重量性誤差（設定行程時間≥25秒）≤1%
死區0.1%-9.9%可調
輸出額定負載下啟動頻率1200次/小時
輸入信號4-20mA/100Ω，2-10 mA/100Ω，DC24V開關量。
供電電源380±10%VAC，50Hz
相對濕度≤95%
環境溫度-30℃~＋70℃
防爆等級Exd Ⅱ　Bt4
防護等級IP68
閥體、閥蓋WCB、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座1Cr18Ni9Ti、司鈦萊合金堆焊
閥桿、推桿2Cr13、1Cr18Ni9Ti
襯套2Cr13
填料聚四氟乙烯、柔性石墨、不銹鋼波紋管
輸入輸出通道均采用光電隔離
智能型電動套筒調節閥 適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保

智能型電動套筒調節閥 結構

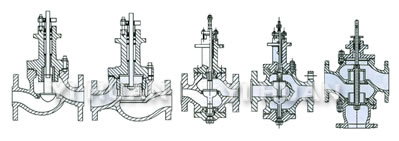

智能型電動套筒調節閥結構圖


頂導向單座閥 套筒閥 頂、底導向單座閥 雙座閥 三通閥

智能型電動套筒調節閥 調節機構主要技術系數


*本產品性能指標貫徹GN/T4213-92
