產品型號
DYH971F46電動襯氟調節蝶閥產品
電動襯氟調節蝶閥 主要特點
DYH971F46電動襯氟調節蝶閥有開關型和智能型二種,蝶閥與YHR執行機構配套,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉,具有功能強、體積小、輕便宜人,性能可靠、配套簡單、流通能力大,特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該電動調節閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
電動襯氟調節蝶閥 技術參數和性能指標
閥體公稱通徑50~400mm
公稱壓力PN1.0,1.6,2.5MPa
連接形式法蘭式按JB/T78-59 JB79-59對夾式法蘭連接
材 料HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 襯四氟
介質溫度常溫型:-20~+200 散熱型:-40~+450
閥內組件
閥芯形式閥板
流量特性直線特性或等百分比特性
材 料HT200 ZG25I 1Cr18Ni9Ti襯橡膠襯四氟乙烯
執行機構
類型可選用PS系列、3810、DTR系列電子式角行程執行機構。
技術參數和性能請參閱對應的執行機構與閥門定位器說明書。
電動襯氟調節蝶閥 適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保
電動襯氟調節蝶閥 訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.流量特性
5.閥體材質
6.額定流量系數 7.介質種類和溫度范圍
8.閥前后壓力(壓差)
9.電源電壓和控制信號
10.其它特殊要求
電動襯氟調節蝶閥 結構

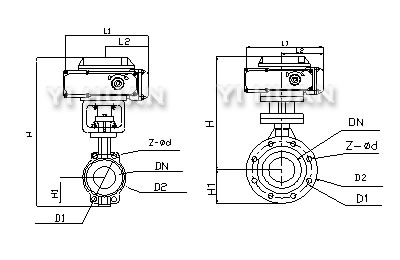

DYH971F46電動襯氟調節蝶閥結構圖
電動襯氟調節蝶閥 規格參數表
公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
流量系數(Kv) |
110 |
180 |
232 8 |
368 |
656 |
735 |
1240 |
2025 |
2712 |
3875 |
503 |
動作范圍 |
0-90o |
允許壓差△P |
小于公稱壓力(1.6MPa) |
泄漏量Q |
按GB/T4213-92,為Kv值的10-4 |
環境溫度oC |
-20~60oC |
基本誤差 |
±2.5 |
回差 |
±2.5 |
死區 |
1 |
可調范圍 |
250:1 350:1 |
配用執行機構 |
YHR—05 10PSQ101381RSA-05 |
YHR— 20PSQ201381RSC-30 |
YHR-40PSQ501381RSC-50 |
YHR-60PSQ701 |
電動襯氟調節蝶閥 尺寸
公稱通徑DN |
L閥度 |
H |
H1 |
D2 |
Z-фd |
D1 |
L1 |
L2 |
50 |
43 |
452 |
80/112 |
120/125 |
4-18 |
165 |
208 |
120 |
65 |
46 |
475 |
88/115 |
136/145 |
4-18 |
185 |
208 |
120 |
80 |
46/49 |
516 |
96/120 |
160 |
8-18 |
200 |
208 |
120 |
100 |
52/56 |
551 |
115/140 |
185 |
8-18 |
220 |
208 |
120 |
125 |
56/64 |
566 |
128/170 |
210 |
8-18 |
220 |
208 |
120 |
150 |
56/70 |
606 |
140/180 |
240 |
8-22 |
285 |
256 |
156 |
200 |
60/71 |
731 |
175/210 |
295 |
8-22 |
340 |
256 |
156 |
250 |
68/76 |
778 |
202/240 |
355 |
12-22 |
395/405 |
256 |
156 |
300 |
78/83 |
830 |
242/290 |
410 |
12-22 |
445/460 |
256 |
156 |
350 |
78/92 |
996 |
266/320 |
470 |
16-22 |
505/520 |
346 |
156 |
400 |
102 |
1058 |
298/350 |
515/525 |
16-26 |
565/580 |
346 |
156 |
注:表中數據XX/XX,“H1”為軟密封/硬密封;“D1、D2”為壓力1.0Mpa/1.6Mpa
電動襯氟調節蝶閥 外形尺寸
公稱通徑DN |
L閥厚 |
H |
H1 |
D2 |
D1 |
Z-фd |
L1 |
L2 |
50 |
108 |
539 |
825/112 |
165 |
125 |
4-18 |
208 |
120 |
65 |
112 |
554 |
925/115 |
185 |
145 |
4-18 |
208 |
120 |
80 |
114 |
569 |
100/120 |
200 |
160 |
8-18 |
208 |
120 |
100 |
127 |
614 |
110/138 |
220 |
180 |
8-18 |
208 |
120 |
125 |
140 |
649 |
125/164 |
250 |
210 |
8-18 |
208 |
120 |
150 |
140 |
725 |
1425/175 |
285 |
240 |
8-22 |
256 |
156 |
200 |
152 |
835 |
170/208 |
340 |
295 |
8-22/2-22 |
256 |
156 |
250 |
165 |
890 |
1925/243 |
395/405 |
350 |
12-22/12-26 |
256 |
156 |
300 |
178 |
995 |
2225/283 |
445/460 |
400 |
12-22/12-26 |
256 |
156 |
350 |
190 |
1155 |
2525/310 |
505/520 |
460 |
16-22/16-26 |
346 |
156 |
400 |
216 |
1225 |
2825/340 |
565/580 |
515 |
16-26/16-30 |
346 |
156 |
注:表中數據XX/XX,“H1”列為軟密封/硬密封;“D2、Z-фd”列表示壓力1.0MPa/1.6MPa
|
