產品型號
ZYHP電子式電動直通單座調節閥
ZYHN電子式電動直通雙座調節閥

電子式電動直通單、雙座調節閥 主要特點

ZYHP、ZYHN型電子式電動直通單座調節閥和電子式電動直通雙座調節閥采用雙導向結構，配用3610L系列電子式直行程電動執行機構。具有結構緊湊、重量輕、動作靈敏、閥容易大、流量特性精確、拆裝方便等優點。該電動調節閥廣泛用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏量也較大且不是很清潔的介質場合。電子式電動直通單、雙座調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。上海一環流體控制設備有限公司生產的電子式電動直通單座調節閥和電子式電動直通雙座調節閥公稱壓力等級有PN1.6、4.0、6.4，公稱通徑范圍DN25-400。電子式電動直通單座調節閥和電子式電動直通雙座調節閥適用溫度范圍有-196℃-450℃范圍內多種檔次。泄漏量標準為Ⅱ級或IV級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
*本產品性能指標貫徹GB/T4213-92

電子式電動直通單、雙座調節閥 技術參數和性能指標
閥體、閥蓋WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
閥芯ZG1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、司鈦萊合金堆焊
填料聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿2Cr13、1Cr18Ni9Ti
襯套2Cr13
公稱壓力 PN(Mpa) 1.6、 4.0、 6.4
固有流量特性 直線、 等百分比
固有可調比 R 50：1
信號范圍 (DC) 0～10mA、 4～20mA、1～5V、 0～10V
電源電壓 220V、 50HZ
作用方式 電開式、 電關式
信號故障時閥狀態 全開、全關、保位
允許泄漏 (L/min) 10-3×閥額定流量
電子式電動直通單、雙座調節閥 適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保

電子式電動直通單、雙座調節閥 結構

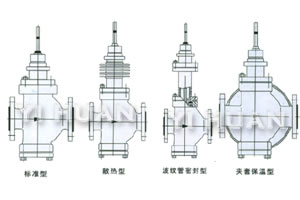

電子式電動直通單、雙座調節閥結構圖

快開型、直線型、等百分比型單座閥芯結構示意圖

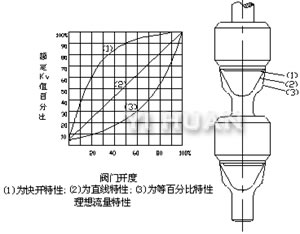

快開型、直線型、等百分比型雙座閥芯結構示意圖

快開型、直線型、等百分比型單座閥芯結構示意圖

電子式電動直通單、雙座調節閥 詳細技術參數


電子式電動直通單、雙座調節閥 外形尺寸
