氣動薄膜直通單座、雙座調節閥

發布廠商：上海一環

詳細參數

產品型號
ZHJP氣動薄膜直通單座調節閥產品
ZHJN氣動薄膜直通雙座調節閥產品

氣動薄膜直通單座、雙座調節閥主要特點

特點：
ZHJP、ZHJN型氣動薄膜薄直通單座調節閥和氣動薄膜直通雙座調節閥采用雙導向結構。配用于多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。該氣動調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。氣動簿膜薄直通單座調節閥和氣動簿膜薄直通雙座調節閥特別適用于壓差較大，允許泄漏量也較大且不是很清潔的介質場合。上海一環制造的氣動薄膜直通單座、雙座調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級溫度有-250℃-+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和IV級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

氣動薄膜直通單座、雙座調節閥技術參數和性能指標
閥體、閥蓋：WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
軟密封閥芯：增強聚四氟乙烯
氣動薄膜直通單座、雙座調節閥適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保

氣動薄膜直通單座、雙座調節閥結構

波紋管密封型

夾套保溫型

標準型

散熱型

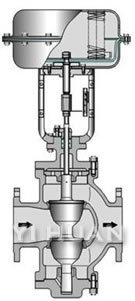

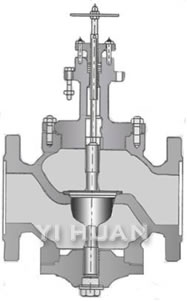

氣動薄膜直通單座、雙座調節閥結構圖

快開型、直線型、等百分比型單座閥芯結構圖示

快開型、直線型、等百分比型雙座閥芯結構及其流量圖示

氣動薄膜直通單座、雙座調節閥詳細技術系數

公稱通徑DN(mm)			20	25	32		40	50		65	80	100		125	150	200		250	300	400
額定流量系數Kv		單座	5	8	12		20	32		50	80	120		200	280	450		700	1100
		雙座		10	16		25	40		63	100	160		250	400	630		1000	1600	2700
額定行程L(mm)			16			25			40				60				100
膜片有效面積Ae(cm2)			280			400			600				1000				1600
公稱壓力PN(Mpa)			1.6、4.0、6.4
固有流量特性			直線、等百分比
固有可調比R			50：1
信號范圍Pr(Kpa)			20～100、40～200、20～60、 80～240、段幅：20～60、 60～100、
氣源壓力Ps(Mpa)			0.14～0.4
允許泄漏量			Ⅳ級（單座）、Ⅲ級（雙座）
工作溫度 t （℃）	常溫型		-20200、-40～250、-60～250
	散熱型		-40～450、-60～450
	高溫型		450～650
	低溫型		-60～100、-100～ -200、-200～ -250

氣動薄膜直通單座、雙座調節閥外形尺寸

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭距離（L）	PN16	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	185	190	210	230	255	285	310	355	425	460	560	690	795
	PN64	190	200	220	240	265	295	320	370	400	475	570	752	819
標準閥蓋H1	單座	560	567	579	622	652	802	818	826	1054	1079	1144	1517	1658
標準閥蓋H1	雙座		577	583	642	652	822	852	876	1104	1129	1124	1637	1758
中溫型閥蓋H1	單座	760	767	779	822	852	1052	1062	1076	1347	1399	1464	1867	2008
中溫型閥蓋H1	雙座		777	783	842	852	1072	1102	1126	1424	1449	1524	2023	2108
H2	單座	91	112	118	129	144	173	191	195	243	251	290	380	436
H2	雙座		117	120	139	144	188	208	220	268	278	320	441	465
A		282					360			470			620
法蘭標準		GB ；1.6、2.5、4.0、6.4Mpa ANSI:150、300、600Lb JIS：10K、20K、30K

注： *本產品性能指標貫徹GB/4213-92。上表數值以PN1.6為依據，帶手輪機構高度應加150mm（DN20～50）、180mm（DN65～100）、250mm（DN125～200）、280mm（DN250～300）。
