產品型號
ZZYP、ZZYM自力式溫度調節閥產品
自力式溫度調節閥 主要特點
ZZYP、ZZYM型自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。V230W01/02型溫度自力式調節閥主要適用于非腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱器中的溫度自動控制，V230W01/02型自力式溫度調節閥廣泛應用在城市供熱、供暖系統及石化、印染、制藥、鍋爐等工業部門。上海一環流體控制設備有限公司生產的自力式溫度調節閥主要參數有公稱壓力PN1.6、4.0，公稱通徑20-200mm，溫度調節范圍從0-250℃，多種多樣的品種供選擇。
自力式溫度調節閥 技術參數和性能指標
閥體ZG230-450、ZG1Cr18Ni12Mo2Ti、ZG1Cr18Ni9Ti
閥座1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
閥芯1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
波紋管套1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
平衡波紋管H62、1Cr18Ni9Ti
溫包H62、1Cr18Ni9Ti
毛細管H62、1Cr18Ni9Ti
接頭H62、1Cr18Ni9Ti
自力式溫度調節閥 適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保
自力式溫度調節閥 結構
 |
 |
| 自力式溫度調節閥結構圖 |

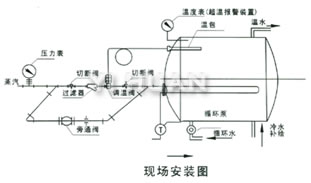

現場安裝圖 |
自力式溫度調節閥 詳細技術參數
自力式溫度調節閥可用于各種場合的加熱或冷卻，舉例如下：A、B、C
| 公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 公稱壓力PN(MPa) |
1.6、4.0 |
| 額定流量 |
單 座 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
| 系數 |
雙 座 |
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
| Kv |
套 筒 |
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
| 允許最大壓差(MPa) |
1.6 |
1.5 |
0.5 |
| 溫度調節范圍（℃） |
-20∽50、20∽90、40∽110、50∽120、60∽130、特殊設定溫度110∽180、180∽250 |
| 調節精度(%) |
±5% |
| 允許超載值 |
分別為上述溫度調節范圍上限加50 |
| 使用環境溫度（℃） |
－40∽＋80 |
| 允許泄漏量 |
硬密封(l/h) |
雙座、套筒：5×10-3×閥額定容量（Ⅱ級）、單座：10-4×閥額定容量（Ⅳ級） |
| 軟密封（ml/min） |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
自力式溫度調節閥 外形尺寸 注：本表法蘭距離以PN16為依據
| 公 稱 通 徑 (DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 法 蘭 距 離 (L) |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
| 總 高 度 (H) |
190 |
200 |
240 |
260 |
270 |
330 |
340 |
350 |
440 |
446 |
450 |
| 溫包插入深度 (T) |
430 |
500 |
| 溫包外露高度 (h) |
250 |
| 溫包直徑 （D） |
25、(保護套外徑28) |
| 溫 包 接 頭 |
G1〃、 G11/4〃 |
| 毛 細 管 長 度 |
3000、5000、8000、15000（可根據用戶要求提供） |
| 法 蘭 標 準 |
GB：PN1.6、2.5、4.0Mpa ANSI：150、300Lb JIS：10K、20K |
|
