產品名稱：氣動法蘭三通球閥
產品型號：Q644/5F
氣動三通球閥原理
Q644F型氣動三通球閥屬于氣動類閥。三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
氣動三通球閥性能參數
| 試驗壓力 |
公稱壓力（Mpa） |
| Mpa |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
| 強度試驗 |
2.4 |
3.8 |
6.0 |
3.2 |
2.4 |
| 密封試驗 |
1.8 |
2.8 |
4.4 |
2.2 |
1.5 |
| 氣密試驗 |
0.5-0.7 |
| 工作溫度 |
PTFE≤ 150℃ PTL≤ 300℃ |
| 適用溫度 |
C：水、油、氣；P：硝酸類；R：醋酸類 |
氣動三通球閥規格參數
| GTD/ATD氣動執行機構技術參數 |
閥 體 參 數 |
| 類型 |
雙作用活塞式、彈簧復位式 |
公稱 通徑 |
DN15～200mm |
| 氣源 壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱 壓力 |
PN1.6、2.5、 4.0、6.4MPa |
| 輸出 力矩 |
雙作用：4N·M～10560N·M |
閥軸 材質 |
不銹鋼 |
| 單作用：7N·M～2668N·M |
閥體 材質 |
球墨鑄鐵、碳鋼、 304/316/316L不銹鋼 |
| 工作 溫度 |
常溫型：丁腈橡膠O型圈 |
球體 材質 |
304/316/316L不銹鋼 |
| 高溫型：氟橡膠O型圈 |
閥座密封 |
PTFE、PPL、金屬密封 |
| 動作 范圍 |
0～90°±5° |
溫度 |
PTFE≤ 180℃ 、 PPL≤ 350℃ 、 金屬密封≤ 450℃ |
| 接口 螺紋 |
GTD40～GTD83 ATD50～ATD88 G1/8″ |
適用 介質 |
水、石油、硝酸類、 醋酸類、粘性流體、 漿料、強氧化性介質等 |
| GTD110～GTD350 ATD100～200 G1/4″ |
| 閥位 信號 |
定位器：4～20mA/ 回信器：全開全關信號 |
特 點 |
連線簡單、流向切換、 阻力小、動作穩定 |

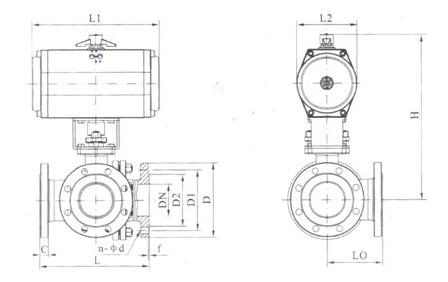

1.6Mpa連接尺寸
| 公稱通徑 |
外形尺寸 |
連接法蘭尺寸 |
| mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Фd |
| 15 |
1/2 |
150 |
75 |
140/178 |
62/75 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-Ф14 |
| 20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-Ф14 |
| 25 |
1 |
180 |
90 |
164/214 |
75/91 |
199/227 |
115 |
85 |
65 |
16 |
2 |
4-Ф14 |
| 32 |
11/4 |
200 |
100 |
190/295 |
91/112 |
240/266 |
140 |
100 |
76 |
18 |
3 |
4-Ф18 |
| 40 |
11/2 |
220 |
110 |
210/295 |
101/112 |
255/271 |
150 |
110 |
84 |
18 |
3 |
4-Ф18 |
| 50 |
2 |
240 |
120 |
247/340 |
112/127 |
286/307 |
165 |
125 |
99 |
20 |
3 |
4-Ф18 |
| 65 |
21/2 |
260 |
130 |
276/398 |
127/139 |
330/335 |
185 |
145 |
118 |
20 |
3 |
4-Ф18 |
| 80 |
3 |
280 |
140 |
308/438 |
139/159 |
349/383 |
200 |
160 |
132 |
20 |
3 |
8-Ф18 |
| 100 |
4 |
320 |
160 |
348/562 |
159/206 |
421/487 |
220 |
180 |
156 |
22 |
3 |
8-Ф18 |
| 125 |
5 |
380 |
190 |
432/724 |
176/228 |
485/557 |
250 |
210 |
184 |
22 |
3 |
8-Ф18 |
| 150 |
6 |
440 |
220 |
524/928 |
228/275 |
582/629 |
285 |
240 |
211 |
24 |
3 |
8-Ф22 |
| 200 |
8 |
550 |
275 |
648/1033 |
275/324 |
702/750 |
340 |
295 |
266 |
24 |
3 |
12-Ф22 |
2.5Mpa連接尺寸
| 公稱通徑 |
外形尺寸 |
連接法蘭尺寸 |
| mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Фd |
| 15 |
1/2 |
150 |
75 |
164/214 |
75/91 |
191/219 |
95 |
65 |
46 |
14 |
2 |
4-Ф14 |
| 20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-Ф14 |
| 25 |
1 |
180 |
90 |
190/246 |
91/101 |
227/237 |
115 |
85 |
65 |
16 |
2 |
4-Ф14 |
| 32 |
11/4 |
200 |
100 |
210/295 |
101/112 |
256/266 |
140 |
100 |
76 |
18 |
3 |
4-Ф18 |
| 40 |
11/2 |
220 |
110 |
247/340 |
112/127 |
271/292 |
150 |
110 |
84 |
18 |
3 |
4-Ф18 |
| 50 |
2 |
240 |
120 |
276/398 |
127/139 |
307/312 |
165 |
125 |
99 |
20 |
3 |
4-Ф18 |
| 65 |
21/2 |
260 |
130 |
308/438 |
139/159 |
335/370 |
185 |
145 |
118 |
22 |
3 |
4-Ф18 |
| 80 |
3 |
280 |
140 |
348/478 |
159/176 |
383/400 |
200 |
160 |
132 |
24 |
3 |
8-Ф18 |
| 100 |
4 |
320 |
160 |
378/724 |
176/228 |
438/510 |
235 |
190 |
156 |
24 |
3 |
8-Ф22 |
| 125 |
5 |
380 |
190 |
524/928 |
228/275 |
557/604 |
270 |
220 |
184 |
26 |
3 |
8-Ф26 |
| 150 |
6 |
440 |
220 |
648/1033 |
275/324 |
629/677 |
300 |
250 |
211 |
28 |
3 |
8-Ф26 |
| 200 |
8 |
550 |
275 |
715/1129 |
324/380 |
750/808 |
360 |
310 |
274 |
30 |
3 |
12-Ф26 |
|
