用途
JK -4 比例式電控溫度調節閥是針對ZZW 型自力式溫度調節閥調節精度低、動作滯后、可靠性差、主要部件（溫包、毛細管）易損、使用壽命短，缺陷缺點多的情況下，新研制的一種溫度調節閥。
特點
· 該產品集溫度傳感、放大、調節、控制、執行于一體．體積小、重．輕、使用壽命長。
· 控制電機采用無觸點電子開關，整機工作穩定可靠。比例大小可任意調節，范圍寬，可達1 : 1 -1 : 20 （即溫差造成的響應范圍為1 ％-20 % C ）。
· 能適應正反作用兩種模式的應用（典型的應用為加熱控制和冷卻控制），裝換只需一個短接片，調整快捷，操做方便。
· 電機上下運動用指示燈來指示其工1 乍狀態，簡單直觀。
· 斷信號發生時（如傳感器斷路），溫度閥能自動轉換到安全狀態（即；加熱控制時，閥門自動全部打開）, 以保證安全。
· 整機采用微電工作，弱電控制，功耗低，安全可旅。
· 最主要的是：感溫器采用鉑熱電阻，具有指示線性，響應速度快、反應靈敏、控制精度高，最高精度可達千分之一：方便安裝，只須接上電源就可使用。電壓有AC220V和AV24V兩種可供選擇。
整機作用方式
JK -4 比例式電控溫度調節閥根據用戶不同需要，分有加熱和冷卻兩種用途。升溫時閥門關閉，用于加熱調節（B型）．升溫時閥門打開，用于冷卻調節( K 型)
閥結構及使用場合
JK -4 比例式電控溫度調節閥的應用范圍很廣，故而閥結構考慮了多種形式，以適應多種場合的需要。閥結構可分單座、雙座、套筒三種。主要零件材料
閥體：ZG230 -450．CF8M ZG1Cr18Ni9Ti
閥座：0Cr18Ni10Ti OCr18Ni12MoZTi
閥芯：OCr18Ni10Ti OCr18Ni12MoZTi
波紋管套：OCr18Ni10Ti OCr18Ni12MoZTi
平衡波紋管：OCr18Ni10Ti

工作原理
利用鉑熱電阻的特點，通過鉑熱電阻取樣采集溫度信息（數據）轉化成微弱的電信號，輸入電動執行機構內的電路控制信號，使電動執行機構動作，改變閥門的開度，從而達到調節流量控制溫度的目的，

應用舉例

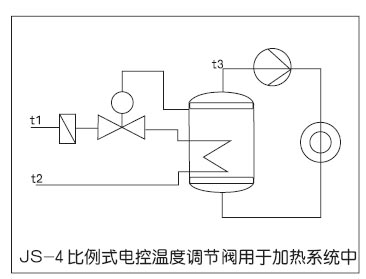

JK -4 比例式電控溫度調節閥可用于各種場合的加熱或冷卻，舉例如下：A 、B 、C
A、夾管加熱式冷卻
B、風管溫度加熱

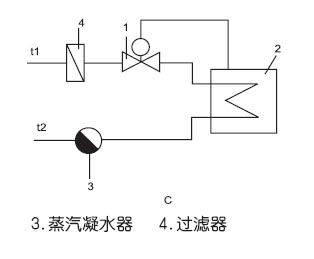

C、蒸汽加熱容器或房間

型號編制說明
