830系列氣動軌行器
一、性能和設計特點
1 、緊湊的雙活塞齒輪齒條機構．角行程輸出可靠平穩。
2 、缸體材料為壓鑄鋁合金、重量輕、耐壓高。標準連接法蘭為更換和安裝提供了方便。
3 、輸出軸頂部易于手動操作。手動機構模塊組合．可按用戶要求隨意按裝更換。
4 、指示器、限位開關、行程指示以及閥門定位器的聯接美觀、大方、清晰。
5 、缸體內壁采用滾壓工藝加工．耐磨性強、使用壽命高。
6 、調節型可采用內供氣結構．無外接管路．與外界大氣保持微正壓．耐腐蝕性極強。
7 、外觀采用噴塑加工工藝．美觀、堅固、耐腐蝕強。
8 、單、雙作用更換非常方便．只要更換缸蓋后把彈簧裝入或取出即可。

雙作用俯視圖

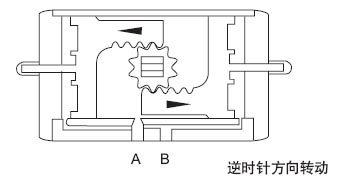

．逆時針?lè)较?
壓縮空氣由A 口輸入．使左右活塞向相反方向運動，輸出軸逆時針?lè)较蜣D(zhuǎn)動，兩活塞側面的空氣由B 口排出。

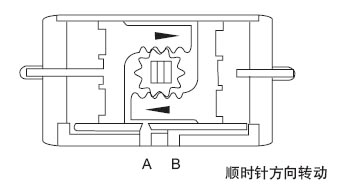

．順時針?lè)较?
壓縮空氣由B 口輸入，使左右活塞向中心移動，輸出軸順時針?lè)较蜣D(zhuǎn)動，兩活塞中間的空氣由A 口排出。

單作用俯視圖

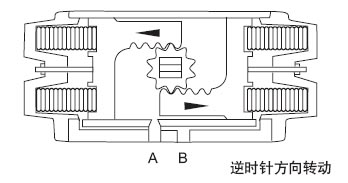

．逆時針?lè)较?
壓縮空氣由A 口輸入．使左右活塞向相反方向運動．輸出軸逆時針?lè)较蜣D(zhuǎn)動，兩活塞側面空氣由B 口排出。

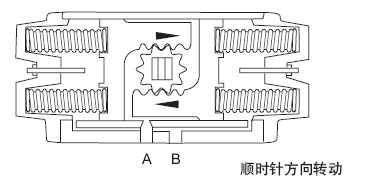

．順時針?lè)较?
失氣或失電時．由于彈簧的作用使兩活塞向中心移動．輸出軸順時針?lè)较蜣D(zhuǎn)動，空氣由A 口排出。


三、工作技術條件
1 、使用流體：空氣、無腐蝕性氣體和油；
2 、壓力范圍：雙作用1 一10 巴（ba 門，單作用2 一10 巴《 bar ) ;
3 、環境溫度：標準型（使用丁睛橡膠O 型圈）一2 。℃ 一＋80 ℃ ；低溫型（使用硅橡膠O 型圈）一40oC 一＋80oC ; 高溫型（使用氟橡膠O 型圈）一20uC 一＋15 。℃ ：
4 、行程調整：在900 位置有士4o 的可調范圍；
5 、潤滑：在正常工作條件下．不需添加潤滑劑，
6 、安裝；適合室內或室外安裝；
7 、最高使用壓力：輸入氣壓不超過10 巴（bar ）。

注：1 、彈簧輸出力距是指在失氣的情況下，彈簧在行程處于O 。和90。時的執行機構輸出力距。
      2、執行機構兩端可根據需要放置數量不等的彈簧，如在一端放置3 個．另一端放置4 個．表示為3 + 4 。
