上海賽凌自控設備有限公司

產品介紹

電動流量調節閥

發布廠商：上海賽凌自控設備有限公司

詳細參數

產品特點

ZDLP型電子式精小型電動單座調節閥，是工控系統中應用最多的一種。由低流阻直通單座閥或低流阻套筒閥配電子式381L系列、國產QS系列、DKZ系列等直行程電動執行機構組成。電動執行機構內有伺服放大器，無需另配用伺服放大器，有輸入控制信號（4-20mA DC或1-5V DC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
ZDLP型電子式精小型電動單座調節閥只有一個閥座和一個閥芯，具有關閉性能好、泄漏量小、流量特性準確、可調比大的特點。故適用于介質泄漏量及調節精度有嚴格要求的場合。

技術參數

公稱通徑		20				25	40		50	65	80	100	150		200	250	300
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數KV	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	940	1200
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	850	1050
額定行程		16					25			40			60			100
可調范圍		30:1、50:1
公稱壓力		標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
閥芯形式		單座柱塞型閥芯
流量特性		直線
作用形式		電開式、電關式
工作溫度		普通型-40~230℃，散熱片型230~450℃，特殊訂貨450~600℃
法蘭標準		符合JB78-59、JP79-59標準，可按JB/T79. 1-94. JB/T79. 294. ANSI. JIS. DIN 等標準訂貨生產
控制信號		4~20mA．DC; 1~5V．DC; O~1OV．DC（與所配執行機構有關）
電源		220V．AC，50Hz：380V．AC，50Hz（與所配執行機構有關）

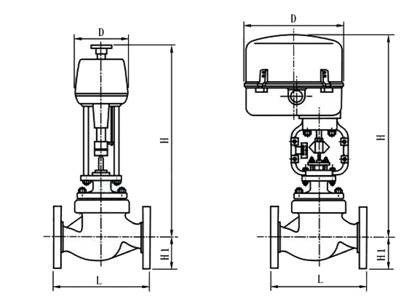

外形尺寸

公稱通徑			20	25	40	50	65	80	100	150	200	250	300
L（mm）	PN1.6MPa		181	184	222	254	276	298	352	451	600	720	820
	PN4.0MPa		194	197	235	267	292	317	368	473	600	760	850
	PN6.4MPa		206	210	251	286	311	337	394	508	650	800	870
H1（mm）			67	72	87	92	105	110	127	174	209	300	350
配 PSL	H（mm）	普通型	738	750	765	767	845	857	875	1025	1045	1525	1545
	H（mm）	散熱片型	888	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D（mm）		176									225
	重量		15	17	24	29	49	61	82	150	211	370	570
配 361L 961L	H（mm）	普通型	501	513	650	652	770	782	800	1080	1125	1345	1365
	H（mm）	散熱片型	651	663	815	822	950	967	1010	1340	1385	1625	1645
	D（mm）		225							310
	重量		23	24	39	44	64	76	97	203	264	418	618
