產品詳情

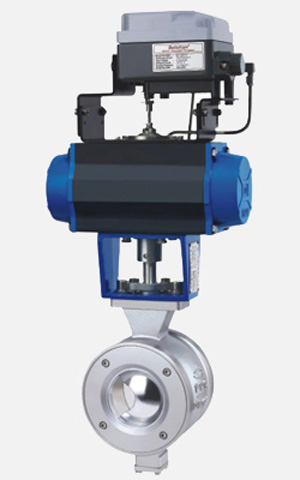

ZSJV精小型氣動V型調節球閥,ZDJV精小型氣動V型調節球閥是一種直角回轉型的高級球形控制閥,它與閥門定位器配套使用,可實現比例調節;與二位五通電磁閥及閥位開關箱配套使用,可實現開關控制場合。具有額定流量系數大,可調比大,密封性能優越,結構緊湊,體積小,可豎臥安裝等優點。適用于氣體,液體及固態顆粒狀介質的控制。由于閥芯和金屬閥座之間是無間隙回轉,所以具有很大的剪切力及自潔功能,尤其適用于含有纖維性或有微小固體顆粒的縣濁液及固態顆粒狀介質的控制。因此產品可廣泛用于石油、化工、造紙、化纖、電力、環保、冶金、制藥等工業部門。
ZSJV型調節/切斷對夾球閥特點
1、ZSJV精小型氣動V型調節球閥,ZDJV精小型氣動V型調節球閥與精小型氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。V型球閥長期不需修理,使用壽命長,為您提供了真正的高效率進行控制工藝狀況的一種閥門。
2、具有出色的調節特性:V型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
3、最大流動容積:由于它的流線型外形以及滿直角回轉控制緣故,使容積的最大值特別高,流通能力特別大,流通阻力小,因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型閥采用雙軸承結構,機構穩定性高,啟動扭矩小,保證了閥門具有極好的靈敏度和感應速度。
5、最大可靠(安全)性:閥體為一個整體結構,堅固耐用,操作不受管道壓力影響,并可避免閥體滲透漏。
6、金屬閥座的優越密封性:V型閥采用可動金屬閥座,具有自助補償功能,并具有優越密封性能及超長的使用壽命。在流向上,泄漏量額定流量系數。
7、超強的剪切能力:V型閥采有金屬硬密封結構,V型閥芯及金屬閥座在回轉結構中,V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質,并具有自潔功能,避免閥門卡死現象發生。
8、氣動V型球閥結構緊湊,小巧輕盈,安裝方便,維護簡便。
9、采用超寬面齒條、小齒輪傳動、雙活塞技術的鋁合金氣動執行機構,具有體積精小,輸出力矩大,無油潤滑,氣缸體表面噴涂特殊耐磨、耐腐蝕涂層,具有超強的耐用性及可靠性。
10、球閥按國家閥門標準系列,能廣泛應用于造紙,石化、冶金、制糖、電力、水力、環保、制藥等工業部門,滿足用戶最終工藝要求。
11、特殊的:“閥門和閥體結構及閥座”可以用在需要頻繁工作的場合,并能在最小壓差下保證嚴密關閉。
12、球閥有各種材質可以選用,因此用戶可以根據自已工藝需要選擇最佳配置
ZSJV型調節/切斷對夾球閥主要技術參數:
公稱壓力:PN1.0、1.6、2.5、4.0MPa、ANSI150、300
公稱通徑:DN20~600mm
工作溫度:硬密封-20~160℃,-20~230℃,-20~425℃
軟密封-20~150℃
流量特性:近似等百分比
氣源壓力:0.5~0.7MPa
閥座形式:不銹鋼可動硬密封、PTFE軟密封
氣動執行器:GT系列精小型雙活塞鋁合金氣動執行器
主要材質:閥體(1)WCB (2)CF8 (3)CF8M (4)CF3M
閥芯(1)CF8 (2)CF8M (3)CF3M
可選附件:(1)電氣閥門定位器:A.進口B.國產
(2)電磁閥、回訊器
(3)連接法蘭、螺栓:A.A3 鋼B.不銹鋼 |
