產品說明

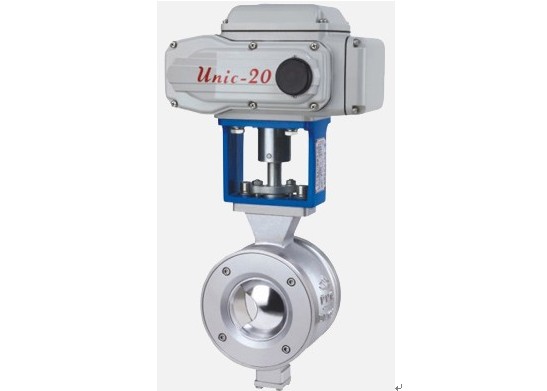

ZDRV型電動V型調節球閥是一種直角回轉結構的高級控制閥,ZDRV電動V型調節球閥由回轉型角行程電子式電動執行器和V型球閥結構組成,以電源電壓為動力,接受工業自動化控制儀表來源的電流信號或電壓信號的輸入,可實現對工藝管路中流體介質的比例調節和二位開關控制。V型球閥閥芯設計成帶有特殊形狀的V型缺口,具有精確的流量特性和控制功能,適用于氣體、液體、固態顆粒狀等介質的控制。電動V型調節球閥由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動控制系統。
主要零件材料
材料\材料代號
|
C
|
P
|
R
|
主要 零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
球體
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
密封圈
|
增強聚四氟乙烯對位聚苯硬質合金鋼
|
填料
|
聚四氟乙烯柔性石墨
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸堿類
|
醋酸類
|
適用溫度
|
-28℃- 500℃
|
主要技術參數
公稱通徑D(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
額定流量系數Cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
公稱壓力PN(MPa)
|
1.6、2.5、4.0、6.4
|
流量特性
|
近似等百分比(參見典型曲線圖)、直線性、快開特性
|
閥板轉角(度)
|
0°~90°
|
允許泄漏量等級
|
軟密封:零泄露硬密封:≤10--5額定流量系數
|
執行器型號
|
HL、3810R、PSQ HQ或QB型
|
作用形式
|
開關型、智能調節型、(隔爆型)
|
電源電壓
|
AC220V 50Hz或AC380V 50Hz
|
調節型
|
輸入信號
|
0~10mA、4~10mA 、1-5VDC
|
輸入信號
|
0~10mA、4~10mA 、1-5VDC
|
基本誤差
|
≤±1.5%
|
回差
|
≤1.5%
|
死區
|
≤0.3%
|
可調節比
|
250:1
|
300:1
|
開關型
|
電源電壓
|
AC220V/AC380V/AC110V
|
反饋信號
|
有源觸點信號、無源觸信號(可選)
|
|
