三片式螺紋球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
防火、防靜電設計
閥桿防爆出裝置
閥球上設計有壓力平衡孔
雙層閥桿填料與對壓碟型彈片裝置
附件選項
回訊器：也叫限位開關，遠程反饋開關信號(防爆)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能
備注: 氣缸參數請另參考所選配的氣動執行器資料

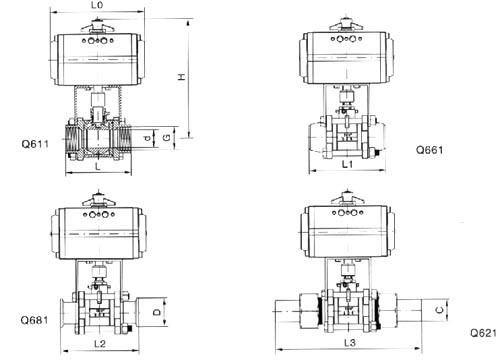

參數
|
驅 動
|
壓縮空氣5～7bar(可帶手輪)
|
|
公稱通經
|
15～100mm
|
|
公稱壓力
|
1.6～6.3MPa
|
|
適用溫度
|
PTFE:-29～+178℃
|
|
EK:-29～+250℃
|
|
連接方式
|
螺紋
|
|
閥結構
|
三塊式
|
|
閥體材質
|
316L、316、304、304L碳鋼
|
|
閥球材質
|
316L、316、304L、304
|
|
密封材質
|
PTFE 、EK、Y
|
|
適用介質
|
氣體、水及油類等
|
|
可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
設計標準
|
三塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|
|
對焊接端
|
ASME B16025
|
|
套焊接端
|
ASME B16.11
|
|
閥蘭接端
|
ASME B16.5 DIN2542～2545 JIS B2238
|
|
兩塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|
主要零部件材料
|
序號
NO
|
零件名稱
Accessory name
|
材質
Material
|
|
1
|
螺栓
Stud
|
不銹鋼304
Stainless Steel304
|
|
2
|
接頭
Connector
|
不銹鋼CF8、CF8M
Stainless Steel CF8、CF8M
|
|
3
|
閥座
Seat
|
PTFE
|
|
4
|
球體
ball
|
不銹鋼304、316
Stainless Steel304、316
|
|
5
|
閥體
Body
|
不銹鋼CF8、CF8M
Stainless Steel CF8、CF8M
|
|
6
|
螺母
Nut
|
不銹鋼304
Stainless Steel304
|
|
7
|
閥桿
Stem
|
不銹鋼304、316
Stainless Steel304、316
|
|
8
|
墊片
Gasket
|
PTFE
|
|
9
|
填料
Packing
|
PTFE
|
|
10
|
壓蓋
Gland
|
不銹鋼304、316
Stainless Steel304、316
|
|
11
|
支架
Yoke
|
不銹鋼CF8
Stainless Steel CF8
|
|
12
|
連接套
Connecting Set
|
不銹鋼304、316
Stainless Steel304、316
|
|
