● 概述
V71345/4型直行程分流、合流電動調節閥,由三通分流,合流閥門配用德國進口PS系列或日本工裝3610系列電動執行機構組成.電動執行機構內有伺服系統,無需另配伺服放大器,有輸入控制信號(4—20mADC或1—5VDC)及單相電源既可控制運轉, 實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，具有閥在穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。
● 技術參數和性能
閥體: 形 式：三通雙座鑄造球型閥
公稱通徑：25~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78—59 JB79—59
材 料：HT200 ZG251 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
上閥蓋：常溫型(P)：-20~+200℃
散 熱 型：+200℃~+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，石棉編織填料，柔性石墨
閥內組件：閥芯形式：雙導向單座柱塞式閥芯
流量特性：等百分比特性，直線特性和快開快關特性
材 料：1Cr18Ni9Ti 0cr18Ni12M02Ti
● 要零件材料及推薦使用溫度范圍
|
閥體材料
|
公稱壓力MPa
|
介質工作溫度℃
|
|
|
＜
120
|
＜
200
|
＜
250
|
＜
300
|
＜
350
|
＜
400
|
＜
425
|
＜
450
|
＜
475
|
＜
500
|
＜
525
|
＜
550
|
＜
575
|
＜
600
|
|
最大工作壓力MPa
|
|
|
鑄鐵HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25
|
4.0
6.4
|
|
4.0
6.4
|
3.7
5.9
|
3.3
5.2
|
3.0
4.7
|
2.8
4.1
|
2.3
3.7
|
1.8
2.9
|
|
|
|
|
|
|
|
不銹鋼ZG1Cr18Ni9Ti
|
4.0
6.4
|
|
|
|
|
4.0
6.4
|
3.0
4.4
|
2.7
4.2
|
2.4
4.0
|
2.1
3.8
|
1.9
3.5
|
1.7
3.4
|
1.4
3.2
|
1.1
2.9
|
0.8
2.6
|
● V71345/4型直行程分流、合流電動調節閥規格參數表
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
10
|
20
|
35
|
50
|
75
|
125
|
190
|
300
|
400
|
580
|
900
|
1300
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
允許壓差△MPa
|
≦公稱壓力MPa
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.5
|
|
死區%
|
1.0
|
|
始終點偏差%
|
±2.5
|
|
允許泄漏量Q
|
2.5
|
|
可調范圍
|
Kv值的0.05%
|
|
配電動執行器型號
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
|
381L
|
SA—08
|
381LSA—30
|
381LSB—30
|
381LSB—50
|
381LSC—65
|
381LSC—160
|
|
公乘壓力
介質溫度
閥體材料
|
1.6MPa
|
常溫-20℃~+200℃ 鑄鐵HT200
|
|
4.0 MPa
|
常溫-40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
6.4 MPa
|
常溫-40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|

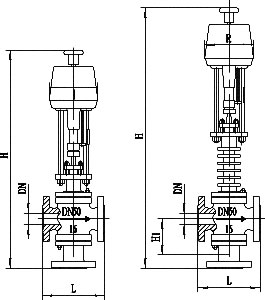

● V71345/4型直行程電動三通合流、分流調節閥外型尺寸表
|
公稱通徑DN(mm)
|
R
|
L(mm)
|
H(mm)
|
H1(mm)
|
重量(kg)
(kg)
|
|
1.6MPa
|
4.0MPa
|
6.4MPa
|
常溫
|
中溫
|
1.6 MPa
|
4.0 MPa
|
6.4 MPa
|
|
25
|
176
|
185
|
190
|
200
|
600
|
650
|
140
|
150
|
160
|
39
|
|
32
|
200
|
210
|
210
|
718
|
848
|
150
|
160
|
170
|
43
|
|
40
|
220
|
230
|
235
|
795
|
925
|
160
|
170
|
180
|
50
|
|
50
|
250
|
255
|
165
|
835
|
960
|
180
|
190
|
200
|
68
|
|
65
|
275
|
285
|
295
|
1067
|
1214
|
200
|
220
|
220
|
85
|
|
80
|
300
|
321
|
320
|
1080
|
1243
|
210
|
230
|
240
|
95
|
|
100
|
350
|
355
|
370
|
1094
|
1257
|
220
|
250
|
260
|
109
|
|
125
|
225
|
410
|
425
|
440
|
1292
|
1492
|
260
|
300
|
300
|
135
|
|
150
|
450
|
460
|
475
|
1321
|
1520
|
280
|
320
|
380
|
400
|
|
200
|
550
|
560
|
570
|
1400
|
1597
|
320
|
380
|
380
|
400
|
|
250
|
670
|
740
|
750
|
|
|
|
|
|
430
|
|
