ZR(P)HP電動單座調節閥是一種頂導向單閥座調節閥，具結構簡單、密封性能好、流量大、使用可靠等特點。有效部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動簿膜機構或電動執行機構等。
技術參數及性能：
閥體部分
閥體型式：直通鑄造球型閥
公稱通徑：DN20 、25 、32 、40 、50 、65 、80 、100 、200
公稱壓力：PN 1.6、2.5、4.0、6.4、10.0Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K、40K
連接方式：法蘭：FF、RF、RTJ、等
螺紋：（適用于 1” 以下）
焊接：SW、BW
法 蘭 距：符合IEC 534
閥蓋形式：標準型、加長型（散熱、低溫、波紋管密封）
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊、聚四氟乙烯墊
執行機構：氣動：多彈簧執行機構 、單彈簧執行機構
電動： 3810L 系列 、PSL系列
閥內部件
閥芯型式：單座柱塞
流量特性：等百分比、線性 、快開
內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄
表1．可提供的用戶選擇
|
閥體
|
型式
|
直通
|
閥蓋
|
型式
|
標準、加長型
|
|
材質
|
WCB、WC9、304、316等
|
材質
|
WCB、WC9、304、316等
|
|
閥芯
|
特性
|
直線、等百分比、快開
|
填料
|
“V”型PTFE、
柔性石墨、波紋管
|
|
材質
|
304、304+STL/PTFE、316、316+STL/PTFE
|
|
執行器
|
氣動:見表8
|
|
電動:見表7
|
|
定位器
|
電氣閥門定位器、智能型數字定位器
|
|
附件
|
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
|

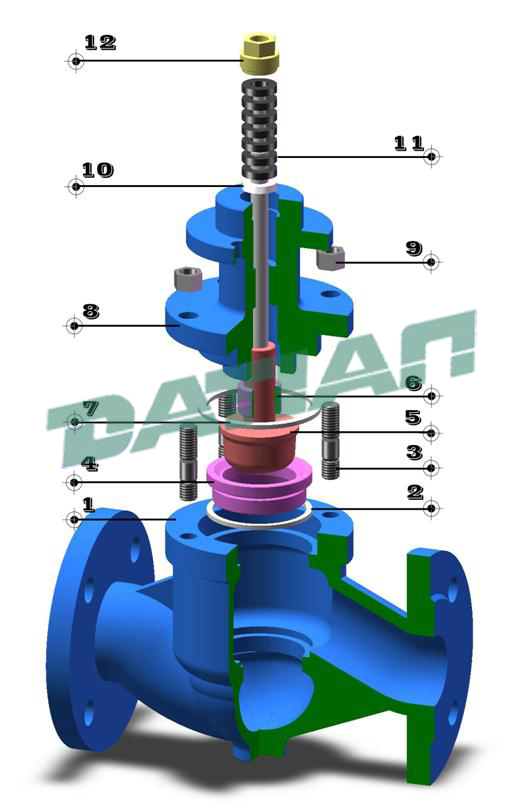

| 材料及內部結構
表2．本體材質為碳鋼
|
1
|
閥體
|
WCB
|
LCB
|
WC9
|
|
2
|
墊片
|
316+石墨/PTEF
|
|
3
|
螺栓
|
35
|
40MnB
|
25Cr2Mo1VA
|
|
4
|
閥座
|
304
|
304
|
304
|
|
5
|
閥芯（桿）
|
304
|
304
|
304
|
|
6
|
墊片
|
316+石墨/PTEF
|
|
7
|
導向套
|
304
|
304
|
304
|
|
8
|
閥蓋
|
WCB
|
LCB
|
WC9
|
|
9
|
螺母
|
25
|
35
|
25Cr2Mo1VA
|
|
10
|
填料墊
|
304
|
304
|
304
|
|
11
|
填料
|
PTFE/柔性石墨
|
|
12
|
壓套螺母
|
304
|
304
|
304
|
表3．本體材質為不銹鋼
|
1
|
閥體
|
CF8
|
CF 8M
|
CF3M
|
|
2
|
墊片
|
316+石墨/PTEF
|
|
3
|
螺栓
|
304
|
316
|
316L
|
|
4
|
閥座
|
304
|
316
|
316L
|
|
5
|
閥芯（桿）
|
304
|
316
|
316L
|
|
6
|
墊片
|
316+石墨/PTEF
|
|
7
|
導向套
|
304
|
316
|
316L
|
|
8
|
閥蓋
|
CF8
|
CF 8M
|
CF3M
|
|
9
|
螺母
|
304
|
316
|
316L
|
|
10
|
填料墊
|
304
|
316
|
316L
|
|
11
|
填料
|
PTFE/柔性石墨
|
|
12
|
壓套螺母
|
304
|
316
|
316L
|
|
 |
注
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過 232℃ （450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
可提供的控制閥流量特性
表4．ZR(P)HP電動單座調節閥尺寸及縮腔型內件與行程額定Cv值
|
閥門尺寸
inch
(mm)
|
閥芯尺寸inch
(mm)
|
額定行程
(mm)
|
額定Cv值
|
|
閥門開度%行程
|
|
等百分比特性
|
直線特性
|
|
10%
|
30%
|
50%
|
70%
|
100%
|
10%
|
30%
|
50%
|
70%
|
100%
|
|
3/4
(20)
|
1/4 (8)
|
16
|
0.09
|
0.17
|
0.34
|
0.95
|
1.6
|
0.27
|
0.68
|
1.09
|
1.49
|
1.8
|
|
3/8（10）
|
0.14
|
0.27
|
0.53
|
1.48
|
2.5
|
0.42
|
1.06
|
1.69
|
2.32
|
2.8
|
|
1/2 (15)
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.65
|
3.65
|
4.4
|
|
3/4 (20)
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
|
1
(25)
|
1/2 (15)
|
16
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.56
|
3.65
|
4.4
|
|
3/4 (20)
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
|
1 (25)
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
|
11/4
|
3/4 (20)
|
25
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
|
1 (25)
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
|
11/4 (32)
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
|
11/2
(40)
|
1 (25)
|
25
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
|
11/4 (32)
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
|
11/2 (40)
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
|
2
(50)
|
11/4 (32)
|
25
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
|
11/2 (40)
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
|
2(50)
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.68
|
26.56
|
36.46
|
44
|
|
21/2
(65)
|
11/2 (40)
|
40
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
|
2(50)
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.58
|
26.56
|
36.46
|
44
|
|
21/2(65)
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
20.01
|
41.63
|
57.17
|
69
|
|
3
(80)
|
2(50)
|
40
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.58
|
26.56
|
36.46
|
44
|
|
21/2(65)
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
26.01
|
41.63
|
57.17
|
69
|
|
3(80)
|
5.45
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
|
4
(100)
|
21/2(65)
|
40
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
26.01
|
41.63
|
57.17
|
69
|
|
3(80)
|
5.45
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
|
4(100)
|
8.72
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
|
5
(125)
|
3(80)
|
60
|
13.62
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
|
4(100)
|
21.80
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
|
5(125)
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
41.72
|
103.7
|
165.9
|
227.9
|
275
|
|
6
(150)
|
4(100)
|
60
|
21.80
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
|
5(125)
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
41.72
|
103.7
|
165.9
|
227.9
|
275
|
|
6(150)
|
21.80
|
43.23
|
85.42
|
237.1
|
400
|
66.75
|
165.85
|
265.5
|
364.6
|
440
|
|
8
(200)
|
5(125)
|
60
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
71.72
|
103.7
|
165.9
|
227.9
|
275
|
|
6(150)
|
21.80
|
43.23
|
85.42
|
237.1
|
400
|
66.75
|
165.85
|
265.5
|
364.6
|
440
|
|
8(200)
|
34.34
|
68.08
|
134.5
|
373.5
|
630
|
104.7
|
260.1
|
416.3
|
571.7
|
690
|

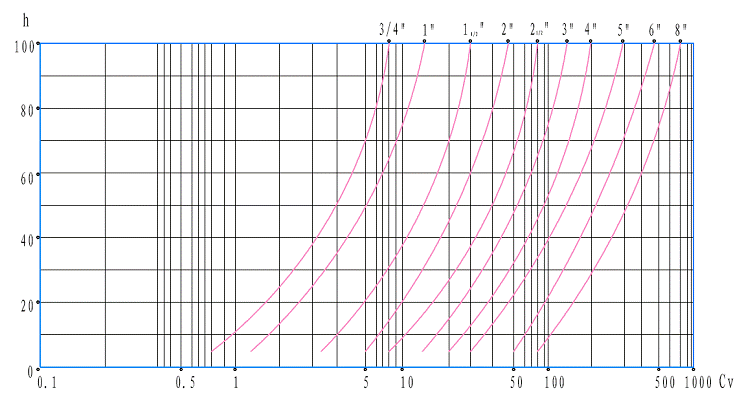

圖1.ZR(P)HP電動單座調節閥等百分比特性曲線

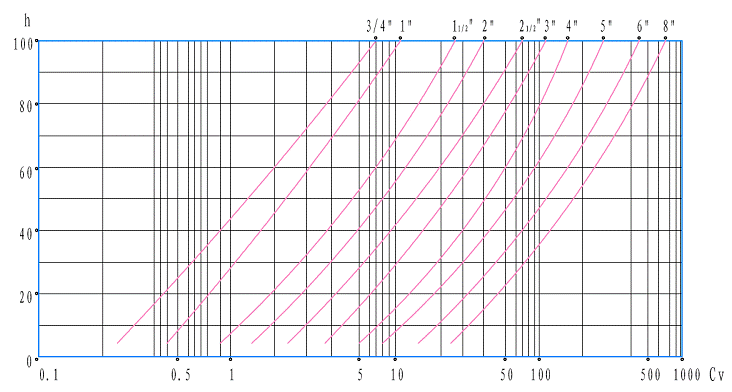

圖2.ZR(P)HP電動單座調節閥直線特性曲線
表5. 電子式執行機構· 3610L 系列 單位: Mpa
|
執行機構
|
輸出推力
(KN)
|
閥芯尺寸
|
|
Inch（mm）
|
|
3/4
20
|
1
25
|
1 1/4
32
|
1 1/2
40
|
2
50
|
2 1/2
65
|
3
80
|
4
100
|
5
125
|
6
150
|
8
200
|
|
3610LSA-08
|
1.0
|
2.38
|
1.52
|
0.93
|
0.59
|
0.38
|
-
|
-
|
-
|
-
|
-
|
-
|
|
1.91
|
1.22
|
0.74
|
0.47
|
0.30
|
-
|
-
|
-
|
-
|
-
|
-
|
|
3610LSA-20
|
2.0
|
4.77
|
3.05
|
1.86
|
1.19
|
0.76
|
0.45
|
-
|
-
|
-
|
-
|
-
|
|
3.82
|
2.44
|
1.49
|
0.95
|
0.61
|
0.36
|
-
|
-
|
-
|
-
|
-
|
|
3610LSB-30
|
4.0
|
-
|
-
|
2.79
|
1.79
|
1.14
|
0.67
|
1.21
|
0.28
|
0.18
|
0.12
|
0.03
|
|
-
|
-
|
2.23
|
1.43
|
0.91
|
0.54
|
0.96
|
0.22
|
0.14
|
0.10
|
0.02
|
|
3610LSB-50
|
8.0
|
-
|
-
|
4.66
|
2.98
|
1.91
|
1.13
|
1.51
|
0.47
|
0.30
|
0.21
|
0.08
|
|
-
|
-
|
3.73
|
2.38
|
1.52
|
0.90
|
1.20
|
0.38
|
0.24
|
0.16
|
0.06
|
|
3610LSB-60
|
10.0
|
-
|
-
|
-
|
-
|
-
|
1.35
|
2.34
|
0.57
|
0.36
|
0.25
|
0.11
|
|
-
|
-
|
-
|
-
|
-
|
1.08
|
1.87
|
0.45
|
0.29
|
0.20
|
0.08
|
|
3610LSB-99
|
12.0
|
-
|
-
|
-
|
-
|
-
|
2.26
|
2.92
|
0.95
|
0.61
|
0.42
|
0.20
|
|
-
|
-
|
-
|
-
|
-
|
1.80
|
2.33
|
0.76
|
0.48
|
0.33
|
0.15
|
|
3610LSB-160
|
14.0
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
0.97
|
0.67
|
0.35
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
0.78
|
0.54
|
0.27
|
|
※ 以上推薦使用壓差等只是相對而言，大田閥門針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我
們大田閥門技術部門聯系，我們有多年的過程控制產品生產的經驗，為您提供更合理的執行機構配置。
|

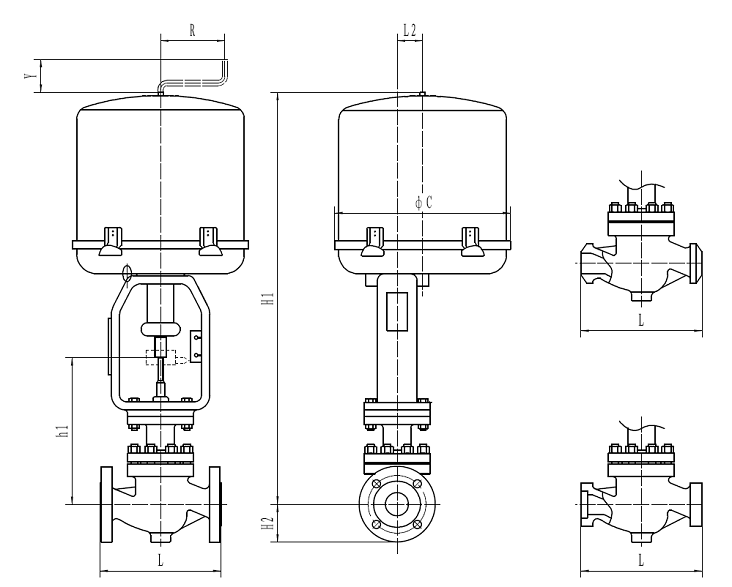

表6-配置381系列電動執行機構控制閥外形尺寸 單位: mm
|
|
|
閥門尺寸
|
L
|
H1
|
H2
|
h1
|
C
|
Y
|
R
|
L2
|
執行機構
|
|
inch
|
mm
|
ANSI 150 PN16、25
|
ANSI 300 PN40
|
ANSI 600 PN64、100
|
|
3/4
|
20
|
184
|
7.25
|
184
|
7.25
|
206
|
8.12
|
502
|
53
|
224
|
225
|
87
|
80
|
28
|
381LSA-20
|
|
1
|
25
|
184
|
7.25
|
184
|
7.25
|
210
|
8.25
|
630
|
58
|
224
|
225
|
87
|
80
|
28
|
381LSA-20
|
|
11/4
|
32
|
200
|
7.87
|
200
|
7.87
|
251
|
9.88
|
646
|
70
|
241
|
255
|
90
|
100
|
45
|
381LSB-30
|
|
1 1/2
|
40
|
222
|
8.75
|
222
|
8.75
|
251
|
9.88
|
646
|
75
|
241
|
255
|
90
|
100
|
45
|
381LSB-30
|
|
2
|
50
|
254
|
10
|
254
|
10
|
286
|
11.25
|
660
|
83
|
256
|
255
|
90
|
100
|
45
|
381LSB-30
|
|
21/2
|
65
|
276
|
10.88
|
276
|
10.88
|
311
|
12.25
|
725
|
93
|
321
|
255
|
90
|
100
|
45
|
381LSB-50
|
|
3
|
80
|
298
|
11.75
|
317
|
12.50
|
337
|
13.25
|
743
|
98
|
338
|
255
|
90
|
100
|
45
|
381LSB-50
|
|
4
|
100
|
352
|
13.88
|
368
|
14.50
|
394
|
15.50
|
754
|
115
|
338
|
255
|
90
|
100
|
45
|
381LSB-50
|
|
5
|
125
|
420
|
16.53
|
400
|
15.75
|
500
|
19.69
|
989
|
125
|
399
|
310
|
90
|
100
|
45
|
381LSC-99
|
|
6
|
150
|
451
|
17.75
|
473
|
18.62
|
508
|
20.00
|
1040
|
143
|
450
|
310
|
90
|
100
|
45
|
381LSC-99
|
|
8
|
200
|
600
|
21.38
|
568
|
22.38
|
610
|
24.00
|
1209
|
180
|
524
|
310
|
90
|
100
|
45
|
381LSC-99
|
|
※由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系大田閥門技術部門，以得到最新的產品資料。我們也可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的想關要求。
|
|
