ZJJV氣動V型調節球閥概述
ZJJV氣動V型調節球閥，閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。實現對壓力、流量、溫度、液位等參數的調節。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
ZJJV氣動V型調節球閥技術參數及性能：
閥體部分
| 閥體型式： |
直通鑄造球閥 |
| 公稱通徑： |
DN25 、32 、40 、50 、 |
| |
65 、80 、100 、200 、250、300 |
| 公稱壓力： |
PN1.6、2.5、4.0、6.4Mpa |
| |
ANSI150、 300Lb |
| |
JIS10K、20K、30K |
| 連接方式： |
法蘭FF、RF、RTJ、等 |
| |
對夾 |
| 法 蘭 距： |
符合IEC 534 |
| 閥蓋形式： |
一體式 |
| 填料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密 封 墊： |
氣動活塞式執行機構 |
| 執行機構： |
氣動：多彈簧執行機構 |
| |
電動：DTR系列 、 3810L 系列 、PSL系列 |
閥內部件
| 閥芯型式： |
V形缺口半球體 |
| 流量特性： |
近似等百分比 |
| 內件材質： |
標準材質組合及使用溫度、壓力范圍請參閱附表 |
表1．可提供的用戶選擇
| 閥體 |
型式 |
直通 |
閥蓋 |
一體式 |
| 材質 |
WCB、CF8、CF8M等 |
| 閥芯 |
特性 |
近等百分比 |
填料 |
“V”型PTFE、柔性石墨 |
| 材質 |
304、304+STL/PTFE、316、316+STL/PTFE |
| 執行器 |
氣動活塞式執行機構 |
| PSQ系列、DTR、3810系列角行程執行機構。 |
| 定位器 |
電氣閥門定位器、智能型數字定位器 |
| 附件 |
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 |

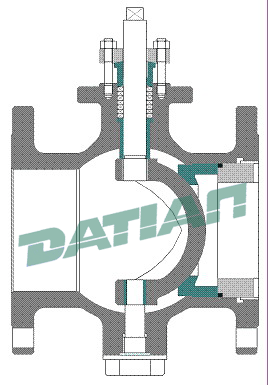

ZJJV氣動V型調節球閥結構性能及特點
※V形球閥芯上具有近似等百分比流量特性的V形和具有近似線性流量特性的U形二種缺口形式，
因而無須通過定位器調整，即能實現不同流量特性的流量控制。 |
| ※可調比可達到300：1，遠大于直通單、雙座調節閥。 |
| ※結構簡單、維護方便。體積較小、易于安裝。 |
| ※由于V形球閥流路簡單、流阻較小，因而流通能力較大。。 |
|
|

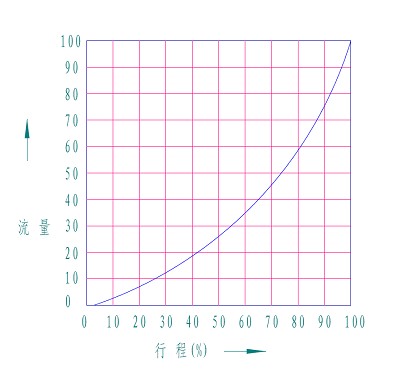

ZJJV氣動V型調節球閥特性曲線
 |
 |

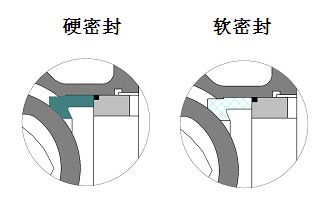

※具有較高的密封等級，軟密封結構的泄漏等級為GB/T4213VI級。
硬功夫密封結構的泄漏等級為GB/T4213IV級。 |
| ※正、反作用方式變換較為方便，只需將閥芯初始位置旋轉 90℃ ，既能實現作用方式的轉換。 |
|
V形球閥規格參數表：
| 公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數（Kv） |
25 |
40 |
63 |
100 |
160 |
250 |
350 |
680 |
990 |
1600 |
2500 |
4000 |
| 動作范圍 |
0-90° |
| 允許壓差△P |
小于公稱壓力（1.6MPa） |
| 泄漏量Q |
小于額定KV 0.01% |
| 環境溫度℃ |
-20~60℃ |
| 基本誤差 |
±2% |
| 回差 |
±2% |
| 死區 |
1% |
| 可調范圍 |
300:1 |

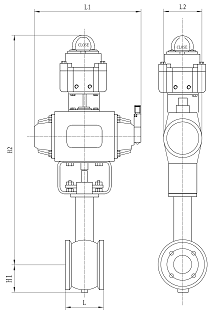

氣動V型調節閥外形尺寸
 |
公稱通徑 |
L |
L1 |
L2 |
H1 |
H2 |
| 雙作用 |
單作用 |
雙作用 |
單作用 |
雙作用 |
單作用 |
| 25 |
102 |
203 |
290 |
100 |
137 |
77 |
486 |
529 |
| 32 |
102 |
203 |
290 |
100 |
137 |
95 |
492 |
535 |
| 40 |
114 |
203 |
290 |
100 |
137 |
95 |
347 |
540 |
| 50 |
124 |
203 |
290 |
100 |
137 |
100 |
497 |
555 |
| 65 |
143 |
203 |
290 |
100 |
137 |
115 |
522 |
565 |
| 85 |
165 |
216 |
368 |
120 |
172 |
125 |
570 |
638 |
| 100 |
194 |
216 |
368 |
120 |
172 |
125 |
580 |
648 |
| 125 |
213 |
368 |
368 |
172 |
172 |
155 |
610 |
658 |
| 150 |
229 |
368 |
450 |
172 |
224 |
165 |
573 |
780 |
| 200 |
243 |
368 |
450 |
172 |
224 |
195 |
723 |
800 |
| 250 |
297 |
450 |
583 |
224 |
272 |
235 |
860 |
907 |
| 300 |
338 |
450 |
662 |
224 |
272 |
275 |
915 |
962 |
|
