ZZY型自力式壓力調節閥概述
ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。 本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從15~250MPa。可按需要組合滿足用戶工況要求。
ZZY型自力式壓力調節閥技術參數及性能：
閥體部分
| 閥體型式： |
直通鑄造閥 |
| 公稱通徑： |
DN25 、32 、40 、50 、 |
| |
65 、80 、100 、200 、250、300 |
| 公稱壓力： |
PN 1.6、2.5、4.0、6.4、10Mpa |
| |
ANSI 150、300、 600Lb |
| |
JIS 10K、20K、30K |
| 連接方式： |
法蘭 FF、RF、RTJ、等 |
| 焊接： |
SW、BW |
| 法 蘭 距： |
符合IEC 534 |
| 閥蓋形式： |
標準型、加長型（散熱、低溫、波紋管密封） |
| 填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密 封 墊： |
金屬夾石墨密封墊 |
| 執行機構： |
自立式彈簧執行機構 |
閥內部件
| 閥芯型式： |
單座、套筒、雙座 |
| 流量特性： |
等百分比、線性 |
| 內件材質： |
標準材質組合及使用溫度、壓力范圍請參閱附錄 |
表1．可提供的用戶選擇
| 閥體 |
型式 |
直通 |
閥蓋 |
型式 |
標準、加長型 |
| 材質 |
WCBWC9CF8CF8M等 |
材質 |
WCBWC9CF8CF8M |
| 閥芯 |
特性 |
直線、等百分比、快開 |
填料 |
“V”型PTFE、 柔性石墨、波紋管 |
| 材質 |
304304+STL/PTFE316316+STL/PTFE |
| 執行器 |
自立式彈簧執行機構 |
| 定位器 |
- |
| 附件 |
導壓管、接頭 |
表2．主要性能參數
主要技術參數和性能指標
| 公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
| 額定行程 |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
| 公稱壓力（MPa） |
1.6 4.0 6.4 |
| 壓力調節范圍（Mpa） |
15~50 40~80 60~140 120~220 160~220 200~260
240~300 280~350 330~400 380~450 480~560 540~620
600~700 680~800 780~900 880~1000 950~1500 1000~2500
|
| 流量特性 |
快開 |
| 調節精度% |
±5 |
| 使用溫度（℃） |
≤350 |
| 1、允許泄漏量 |
硬密封（1/h） |
單座：≤10-4閥額定容量（IV）級；雙座、套筒：≤5×10-4閥額定容量（II級） |
| 軟密封（1/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
| 2、減壓比 |
最大 |
10 |
| 最小 |
1.25 |

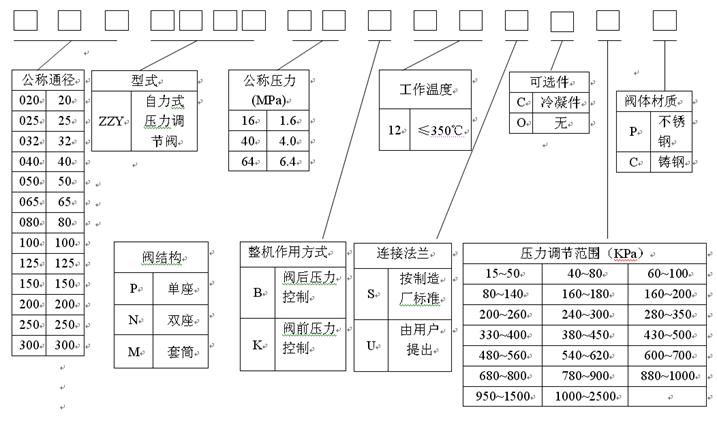

ZZY自動式壓力調節閥型號ZZY

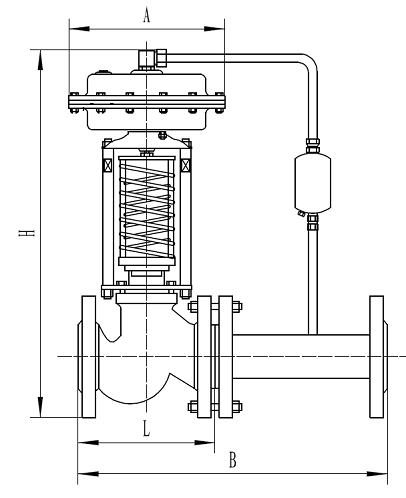

外形尺寸與重量
|
|
| 法蘭接管尺寸（B） |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
| 法蘭端面距（L） |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
| 壓 力 調 節范 圍 （Kpa） |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
| A |
280 |
308 |
| 200-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
| A |
230 |
| 120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
| A |
176 |
194 |
280 |
| 480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
| A |
176 |
194 |
280 |
| 600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
| A |
85 |
96 |
| 1000-2500 |
H |
445 |
570 |
600 |
820 |
980 |
950 |
1000 |
1100 |
1200 |
| A |
85 |
96 |
| 重量（Kg） |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
| 導壓管接頭螺紋 |
M1.6×1.5 |
|
