DZ多回轉閥門電動裝置，通稱為Z型。適用于閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘門等。用于閥門的開啟、關閉或調節，是對閥門實現遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。按使用環境分：Z為普通型；ZW為戶外型；ZB為隔爆型；ZZ為整體型；ZT為整體調節型。 一、特點
按輸出作用力分：有轉矩型和推力型。
本產品的性能符合JB/T8528—1997《普通型閥門電動裝置技術條件》的規定。防爆型的性能符合GB3836.1—2000《爆炸性環境用防爆電氣設備通用要求》，GB3836.2—2000《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》及JB/T8529—1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了防爆合格證。

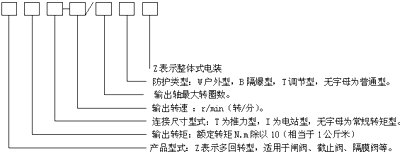

二、型號表示方法
型號示例：
1.Z30I—18/50W表示輸入轉矩300N.m（30Kgf.m），電站型接口，輸出轉速18r/min（18轉/分），最大轉圈數50，戶外型。
2.Z45T—24/120B表示轉矩450N.m（45kgf.m），推力型接口，輸出轉速24r/min（24轉/分），最大轉圈數120，隔爆型。
3.Z120—24/80TZ：表示輸出轉矩1200N.m（120Kgf.m），輸出轉速24r/min，最大轉圈數80圈，整體調節型。
三、工作環境和特點
1.電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2.環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
3.相對濕度：≤90%（25℃時）。
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所 ；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。（詳見GB3836.1）
5. 防護等級：IP44～I(xiàn)P68
四、主要技術參數
|
型號規格
|
額定轉距（N.m）
|
公稱推力（KN）
|
最大閥桿直徑
|
最大轉圈數(圈)
|
手動速比
|
輸出轉速(r/min)
|
電機
|
|
型號
|
功率
|
電流(A)
|
|
Z5
|
50
|
20
|
28
|
80
|
1：1
|
12
|
YDF112
|
0.12
|
0.7
|
|
Z10
|
100
|
40
|
28
|
80
|
1：1
|
24
|
YDF212
|
0.25
|
1.3
|
|
36
|
YDF221
|
0.37
|
1.6
|
|
Z15
|
150
|
40
|
28
|
80
|
1：1
|
24
|
YDF222
|
0.37
|
1.6
|
|
36
|
YDF222
|
0.55
|
2.4
|
|
Z20
|
200
|
100
|
40
|
80
|
1：1
|
18
|
YDF221
|
0.37
|
1.6
|
|
Z30
|
300
|
100
|
40
|
80
|
1：1
|
18
|
YDF222
|
0.55
|
2.4
|
|
Z45
|
450
|
150
|
48
|
120
|
1：1
|
24
|
YDF311
|
1.1
|
3.4
|
|
20：1
|
36
|
YDF312
|
1.5
|
4.5
|
|
Z60
|
600
|
150
|
48
|
120
|
1：1
|
24
|
YDF312
|
1.5
|
4.5
|
|
20：1
|
36
|
YDF321
|
2.2
|
6.5
|
|
Z90
|
900
|
200
|
60
|
120
|
1：1
|
24
|
YDF321
|
2.2
|
6.5
|
|
25：1
|
36
|
YDF322
|
3
|
9
|
|
Z120
|
1200
|
200
|
60
|
120
|
1：1
|
24
|
YDF322
|
3
|
9
|
|
25：1
|
|
Z180
|
1800
|
325
|
70
|
150
|
25：1
|
24
|
YDF411
|
4
|
11
|
|
36
|
YDF412
|
5.5
|
14
|
|
Z250
|
2500
|
325
|
70
|
150
|
25：1
|
24
|
YDF412
|
5.5
|
14
|
|
Z350
|
3500
|
700
|
78
|
120
|
25：1
|
18
|
YDF421
|
7.5
|
19
|
|
Z500
|
5000
|
700
|
78
|
120
|
25：1
|
18
|
YDF422
|
10
|
26
|
注：如用戶需要，本廠可提供其它的轉速
五、訂貨須知
1．請按型號表示方法寫明型號,開、關向所需轉矩必須分別說明,若不說明則按本廠規定提供。
2．環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。
3．請寫明連接尺寸標準,閥桿直徑及伸出長度,若連接尺寸與本說明書不符,可與本廠協商解決。
4．手輪順時針旋轉為關閥,如與此相反必須說明。
5．推力型的閥桿螺母螺紋一般由用戶加工，本廠只加工一預制孔。若需本廠加工，請?zhí)峁┞菁y的尺寸。
6．本廠還可按用戶要求,提供其他轉速的電動裝置。
|
