APl鍛鋼固定球閥

發布廠商：上海大田閥門

詳細參數

※ 產品執行標準Production enforce standard

產品規范

Product

Specification

設計規范

Design Spec

結構長度

Face to Face

連接法蘭

Flange End

試驗與檢驗

Test＆Check

產品標識

Marking

供貨規范

Supply

GB/T12237

JB/T7745

GB/T12221

JB/T7745

JB/T79

JB/T9092

GB/T12220

JB/T7928

APl608

APl6D

ANSIB16.10

APl6D

ANSI B16.5

APl598

APl 6D

MSS SP-25

APl6D

APl608

APl 6D

※ 產品性能規范 Chief property and specification 單位Unit:MPa

公稱壓力（PN）Nominal pressure	1.6	2.5	4.0	6.4		150Lb	300Lb	400 Lb	600Lb
殼體實驗壓力Shell test pressure	2.4	3.8	6.0	9.6		3.1	7.8	9.7	15.3
密封試驗（液）Seal test	1.8	2.8	4.4	7.0		2.3	5.6	7.1	11.2
密封試驗（氣）Seal test	0.5～0.7
適用介質 Applicable medium	C 水、油品 Water ,oil				P R 硝酸類 醋酸類 Nitric acid Acetic acid
適用溫度 Applicable temperature	Nyion≤ 80℃ 、 PTFE≤ 150℃ 、 R-PTFE≤ 180℃ 、PPL≤ 320℃

※ 主要零件材料Material for main parts

名稱Parts		WCB類	CF8類		CF3類		CF 8M 類		CF 3M 類
閥體左體Body＆Body cap		A216-WCB	A351-CF8		A351-CF3		A351-CFBM		A251-CF 3M
球體 Ball	B2-B8 B8以上	A182-F 6a	A182-F 304L		A182-F 304L		A182-F316		A182-F 316L
		A216-WCB	A351-CF8		A351-CF3		A351-CFBM		A251-CF 3M
閥桿Steml		A182-F 6a	A182-F304		A182-F 304L		A182-F316		A182-F 316L
閥座Sest		PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈Seat Retainer		A105	A182-F304	A182-F 304L		A182-F316		A182-F 316L
彈簧Spring			3yc-7/17-49H
O型圈O-ring		NBR	氟橡膠Viton
螺柱Stud		A193-B7	A193-B8
螺母Nut		A194-2H	A194-8

※ 主要外形和連接尺寸Main External and Connection Dimension 單位unit:mm

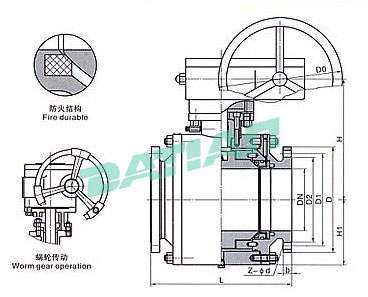

CLASS 150

DN	d	L	LB焊接 Welding	H1	H2	W	D2	D1	D	N-Φ	b	f	WT (Kg)	備注 Remark
1/2″	13	108	-	-	59	130	35	60.5	89	4-16	11.2	1.6	2.3	浮動球 Float Ball
3/4″	19	117	-	-	63	130	43	70	98	4-16	11.2	1.6	3.0
1″	25	127	-	-	75	160	51	79.5	108	4-16	11.2	1.6	4.5
11/2″	38	165	190	-	95	230	73	98.5	127	4-16	14.3	1.6	7.0
2″	51	178	216	-	107	230	92	120.5	152	4-19	15.9	1.6	9.5	固定球 Fixing Ball 浮動球 Float Ball
21/2″	61	190	241	-	142	400	105	139.5	178	4-19	17.5	1.6	15.0
3″	76	203	283	-	152	400	127	152.5	190	4-19	19.1	1.6	19.0
4″	102	229	305	-	178	700	157	190.5	229	8-19	23.9	1.6	33.0
5″	127	356	-	-	252	1100	186	216	254	8-22	23.9	1.6	58.0
6″	52	394	457	-	272	1100	216	241.5	279	8-22	54.5	1.6	93.0
8″	203	457	521	-	342	1500	270	298.5	343	8-22	58.6	1.6	160.0
8″	203	457	521	-	398	600	270	298.5	343	8-22	28.6	1.6	180.0	固定球 Fixing Ball
10″	254	553	559	335	495	600	324	362	406	12-25	30.2	1.6	240.0
12″	305	610	635	385	580	800	381	431.8	482.6	12-25	31.8	1.6	390.0
14″	337	686	762	430	325	800	412.8	176	535	12-29	35	1.6	510.0
16″	387	162	838	470	720	800	469.9	539.5	597	12-29	36.6	1.6	750.0
20″	489	914	991	590	840	800	58.2	635	698	20-32	42.9	1.6	1190
24″	591	1067	1143	700	1050	800	692.2	749.5	813	20-35	47.8	1.6	2100
26″	686	1245	1346	780	1150	800	800.1	836.6	927.1	28-35	71.4	1.6	3000

CLASS 300

DN	d	L	LB焊接 Welding	H1	H2	W	D2	D1	D	N-Φ	b	f	WT (Kg)	備注 Remark
1/2″	13	140	-	-	59	130	35	66.5	95	4-16	14.2	1.6	2.5	浮動球 Float Ball
3/4″	19	152	-	-	63	130	43	82.5	117	4-19	15.9	1.6	3.5
1″	25	165	-	-	75	160	51	89	124	4-19	17.5	1.6	5.5
11/2″	38	190	190	-	95	230	73	114.5	156	4-22	20.7	1.6	10.5
2″	51	216	216	-	107	230	92	127	165	8-19	22.3	1.6	14.5	固定球 Fixing Ball 浮動球 Float Ball
21/2″	61	241	241	-	142	400	105	149	190	8-22	25.4	1.6	23.5
3″	76	283	283	-	152	400	127	168	210	8-22	28.6	1.6	30.0
4″	102	305	305	-	178	700	157	200	254	8-22	31.8	1.6	55.0
5″	127	381	-	-	252	1100	186	235	279	8-22	35	1.6	81.0
6″	52	403	457	-	272	1100	216	270	318	12-22	36.5	1.6	118.0
8″	203	502	521	-	342	1500	270	330	381	12-25	41.3	1.6	200.00
8″	203	502	521	-	398	600	270	330	381	12-25	41.3	1.6	220.2	固定球 Fixing Ball
10″	254	568	559	335	495	600	324	387.5	444	16-29	17.7	1.6	365
12″	305	648	635	385	580	800	381	451	520.8	16-32	50.8	1.6	530
14″	337	762	762	430	325	800	412.8	514.5	584.2	20-32	53.8	1.6	740
16″	387	838	838	470	720	800	469.9	571.5	647.8	20-35	57.2	1.6	1030
20″	489	991	991	590	840	800	58.2	685.8	774.8	24-35	63.5	1.6	1540
24″	591	1143	1143	700	1050	800	692.2	812.8	914.4	24-41	69.8	1.6	2600
28″	686	1346	1346	780	1150	800	800.1	939.8	1035	28-44.5	85.9	1.6	3900

※主要外形和連接尺寸 Main External and Connection Dimension 單位unit:mm

CLASS 400

DN	d	L	LB焊接 Welding	H1	H2	W	D2	D1	D	N-Φ	b	f	WT (Kg)	備注 Remark
1/2″	13	165	160	-	59	130	35	66.5	95	4-16	14.3	6.4	6.5	浮動球 Float Ball
3/4″	19	190	190	-	63	160	43	82.5	117	4-19	15.9	6.4	9
1″	25	216	216	-	75	160	51	89	124	4-19	17.5	6.4	13
11/2″	38	241	241	-	95	230	73	114.5	156	4-22	22.3	6.4	16.5
2″	51	292	292	-	107	700	92	127	165	8-19	25.4	6.4	25	固定球 Fixing Ball 浮動球 FloatBall
4″	102	406	406	-	178	700	157.2	200	254	8-25	35	6.4	66
6″	152	495	495	250	300	600	216	270	317.5	12-25	41	6.4	145
8″	203	597	597	294	374	800	269.8	330	381	12-28.5	47.8	6.4	250	固定球 Fixing Ball
10″	254	673	673	370	445	800	324	387.5	445	16-32	53.8	6.4	540
12″	305	762	762	420	515	800	381	451	521	16-35	57	6.4	780
14″	337	826	826	460	550	800	413	514.5	584	20-35	60.5	6.4	1000
16″	387	902	902	505	615	800	470	571.5	648	20-38	63.5	6.4	1300
20″	489	1054	1054	630	810	800	584.2	686	775	24-41	69.8	6.4	2100
24″	591	1232	1232	685	845	800	692.2	812.8	915	24-48	76	6.4	3400
28″	686	1397	1397	860	1087	800	800	939.8	1035	28-51	95.3	6.4	5000

※主要外形和連接尺寸 Main External and Connection Dimension 單位unit:mm

CLASS 600

DN	d	L	LB焊接 Welding	H1	H2	W	D2	D1	D	N-Φ	b	f	WT (Kg)	備注 Remark
1/2″	13	165	165	-	59	160	35	56.5	95	4-16	14.3	6.4	7.5	浮動球 Float Ball
3/4″	19	190	190	-	63	160	43	82.5	117	4-19	15.9	6.4	10.5
1″	25	216	216	-	75	230	51	89	124	4-19	17.5	6.4	14.5
11/2″	38	241	241	-	95	400	73	114.5	156	4-22	22.3	6.4	18.5
2″	51	292	292	-	107	700	92	127	165	8-19	25.4	6.4	25	固定球 Fixing Ball 浮動球 FloatBall
4″	102	432	432	-	178	1100	157.2	216	273	8-25	38	6.4	76
6″	152	559	559	250	300	600	216	282.1	355.6	12-29	47.2	6.4	127
8″	203	660	660	294	374	800	269.8	349.2	419.5	12-32	55.7	6.4	350	固定球 Fixing Ball
10″	254	787	787	370	445	800	324	431.8	508	16-35	63.5	6.4	660
12″	305	838	838	420	515	800	381	489	559	20-35	66.5	6.4	820
14″	337	889	889	460	550	800	413	527	603.2	20-38	69.8	6.4	1130
16″	387	991	991	505	615	800	470	603.2	686	20-41	76.2	6.4	1550
20″	489	1194	1194	630	810	800	584.2	724	818	24-44.5	89	6.4	2800
24″	591	1397	1397	825	1010	800	692.2	83802	940	24-51	101.6	6.4	5300
28″	686	1549	1549	970	1180	800	800	965.2	1073	28-55	111.3	6.4	6500
