保溫球閥概述
保溫球閥具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。 主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

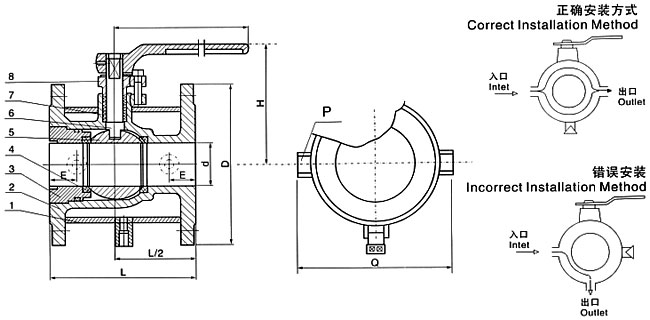

主要零件材質表
| 序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
| GB |
ASTM |
GB |
ASTM |
| 1 |
夾套 |
25 |
A105 |
5 |
球體 |
|
|
| 2 |
閥座 |
WCB |
A216-WCB |
6 |
閥桿 |
1Cr13 |
A247-410 |
| 3 |
閥體 |
1Cr18Ni9Ti |
SS304 |
7 |
填料 |
柔性石墨 |
| 4 |
密封圈 |
PTFE、對位聚苯 |
8 |
填料壓蓋 |
WCB |
A216-WCB |
注：系列閥門主要零件及密封面材質可根據實際工況條件或用戶特殊要求設計先用。
技術規范
| 設計標準 |
ASME B 16.34 GB/T 12224 |
| 結構長度 |
ASME B 16.10 GB/T 12221 |
| 連接法蘭 |
ASME B 16.34 JB/T 79 |
| 驅動方式 |
手動、電動、氣動 |
| 試驗和檢驗 |
JB/T9092 API 598 |
| 適用介質 |
重油、膠類等易凝固介質 |
|
