一、外形尺寸和連接尺寸
|
型號
|
公稱通徑
|
尺寸（mm）
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
Do
|
|
PF.QP45M-16
|
25
|
140
|
105
|
65
|
45
|
14-2
|
4-14
|
106
|
150
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
4-18
|
140
|
180
|
|
40
|
232
|
145
|
110
|
85
|
20-3
|
4-18
|
155
|
250
|
|
50
|
250
|
160
|
125
|
100
|
20-3
|
4-18
|
175
|
300
|
|
PF.QP45M-25Q
|
25
|
140
|
105
|
65
|
45
|
14-2
|
4-14
|
105
|
150
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
4-18
|
140
|
180
|
|
40
|
232
|
145
|
110
|
85
|
20-3
|
4-18
|
155
|
250
|
|
50
|
250
|
160
|
125
|
100
|
20-3
|
4-18
|
175
|
300
|

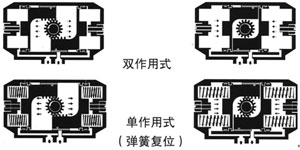

二、氣動執行器工作原理

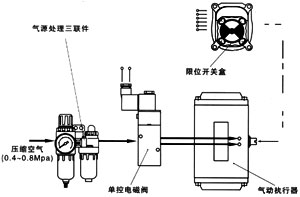

三、開關式
 |
選擇控制方式
雙作用氣動執行器：常閉式（氣開），常開式（氣關）
單作用氣動執行器：常閉式（氣開），常開式（氣關）
選擇控制附件
單控或雙控電磁閥（AC220V、110V、DC24V）
閥位開關信號返回裝置（回訊器）
氣源外理三聯件（減壓閥、過濾器、油霧器）
特殊使用環境（易燃易爆場合）可選防爆型 |

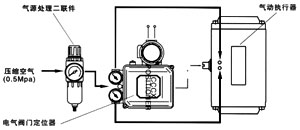

四、調節式
 |
選擇控制方式
電信號：4~20mA
氣源處理二聯件（減壓閥、過濾器）
特殊使用環境（易燃易爆場合）可選防爆型
注：氣動閥門根據不同的使用介質、閥門的扭矩及控制方式，其適配的執行器型號可能有所不同，相關尺寸有所變化。特殊應急場合還可加裝手動裝置。 |
|
|
