上海大田閥門管道工程有限公司

產品介紹

QGY43F緊急切斷閥

發布廠商：上海大田閥門

詳細參數

產品概述
液化石油氣、液氨緊急切斷閥是一種安全保護閥，同槽車及貯罐主要氣液相接口所裝設的快速閉止閥門，可在現場和一定距離之外借助液壓，氣壓機械實現快速關閉。當外界發生火災等原因使環境溫度升高至規定范圍時，借助易熔件，閥們能快速自動關閉，起安全保護作用。本閥安裝于固定式及移動式貯罐及槽車，作為緊急切斷和防止事故過流切斷用的安全裝置。

產品型號規格
QGJ43F-25 25P 、 QGY43F-25 25P、DN25~50 A/BQGJ43F-25 、 A/BQGY43F-25、DN25~50
A：液氨 B：丙烯

型號編制方法

類型	代號
單純緊急切斷閥	QD
緊急切斷閥與過流限制閥組合	QG
緊急切斷閥過流限制閥和截止閥組合	QGJ
緊急切斷閥過流限制閥和球閥組合	QGQ

傳動方式	代號
液壓	Y
機械	J
氣動	Q

連接形式	代號	安裝方式	代號	閥體形式	代號	閥座密封面材料	代號
法蘭	4	內置	1	直通	1	尼龍塑料	N
快速接頭	5	外置	2	角式	2	氟塑料	F
						合金鋼	H

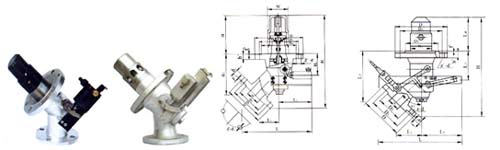

主要外形尺寸與連接尺寸

DN	H	L	L1	L2	L3	L4	L5	重量（kg）
DN	（mm）							重量（kg）
25	295	320	75	145	100	110	147	8.502
50	372	320	97	165	114	153	153	16.844

DN	出口法蘭尺寸（mm）									入口法蘭尺寸（mm）
DN	N	D	D1	D2	D3	b	f	f1	z-d	N′	D′	D1′	D2′	D3′	b′	f′	f1′	z′-d′
25	25	115	85	65	58	15	2	4	4-14	50	160	125	100	87	20	3	4	4-18
50	50	160	125	100	88	20	3	4	4-18	80	195	160	135	120	22	3	4	8-18
