上海大禹自控閥門有限公司

產品介紹

QDY9R47F電動V型球閥

發布廠商：上海大禹自控閥門

詳細參數

一、主要技術參數

1、閥體：
公稱通徑：25-300mm
公稱壓力：PN1.6、4.0、6.4MPa
連接形式：法蘭式按JB/T79.2-94凹
或按JB78-5P對夾式法蘭連接
材料：WCB、ZG1Gr18Ni9Ti、CF3M
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉紡織填料、耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃
散熱：+200℃~+450℃

2、閥內組件
閥芯形式：V形缺口半球體
流量特性：近似等百分比或近似直線特性及快開特性
球體閥桿材料：2Cr131Gr18Ni9Ti、oCr17NI17Mo2（316L）
金屬閥座材料：與閥桿材料相同、密封堆焊鈷鉻硬質合金
非金屬閥材料：增強聚四氟乙烯、對位聚苯

3、執行機構
類型：可選用PSQ、QSQ 、DYR、Ulli、3810、3410、DKJ系列電動角行程執行機構。另外如果根椐用戶需要選配了我公司生產的伺服放大模板、模塊或R/I轉換器，我們將隨產品附上相關說明書與電氣接線圖。有關技術參數和性能請仔細閱讀所選電動執行機構的說明書，確認接線正確后方能通電。

4、球閥規格參數表

公稱通徑DN	25	32		40	50		65		80	100	125	150	200	250	300
流量系數（Kv）	25	40		63	100		160		250	350	680	990	1600	2500	4000
動作范圍	0-90°
允許壓差△P	小于公稱壓力（1.6Mpa）
泄漏量Q	按API598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2%
回差	±2%
死區	1%
可調范圍	250：1
配用執行機構	PSQ102、QSQ102					PSQ、QSQ202		PSQ、QSQ502			PSQ、QSQ702
	Ulli-05、10；DYR-05、10						Ulli-25 、DYR-20、				Ulli-50、 DYR-40			Ulli-50 DYR-60
	381R-05 341R-05		381RS（X）B-10 341RS（X）B-10				381RS（X）B-20 341RS（X）B-20				38IRSC-30、50 341RSC-30、50			381RSC-50、60 341RSC-50、60
	DKJ-2100						DKJ-3100				DKJ-4100 、DKJ-5100

二、外形尺寸

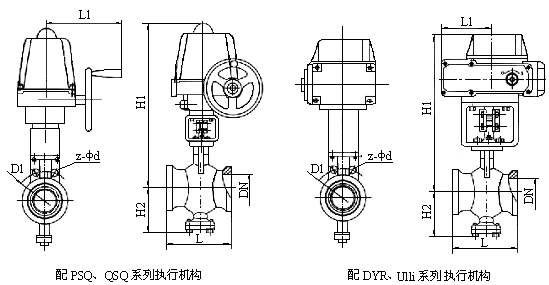

1、電動V型調節球閥外形尺寸

公稱通徑DN	L	DYR		PSQ（QSQ）		H2	D1	Z-d
公稱通徑DN	L	H1	L1	H1	L1	H2	D1	Z-d
25	102	277	208	388	182	60	85	4-14
32	102	295	208	406	182	65	100	4-18
40	114	305	208	416	182	75	110	4-18
50	124	364	208	475	210	95	125	4-18
65	143	379	208	568	210	105	145	4-18
80	165	389	256	593	252	120	160	8-18
100	194	402	256	677	252	140	180	8-18
125	213	426	256	701	252	165	210	8-18
150	229	445	256	711	252	185	240	8-23
200	243	465	256	771	252	205	295	12-23
250	297	610	346	806	252	240	355	12-25
300	338	660	346	856	252	290	410	12-25

2、ZRJV電動V型調節球閥外形尺寸

公稱通徑	25	40	50	65	80	100	125	150	200
L	102	114	124	143	165	194	213	229	243
D	64	82	100	118	130	155	185	216	264
H	475	500	535	590	625	680	895	905	955
H1	60	75	95	105	120	140	165	165	200
H2	120	120	120	155	155	155	165	165	165
L1	130	130	130	145	145	145	190	190	190
L2	56	56	56	68	68	68	80	80	80
D1	225	225	225	255	255	255	335	335	335
R	80	80	80	160	160	160	160	160	160
Y	200	200	200	225	225	225	260	260	260
