一、主要技術數據
1、閥體
形 式：直通鑄造或鍛造閥、臺灣三片式球閥、
超短型對夾式球閥
公稱通徑：15-300mm
公稱壓力：PN1.6、4.0、6.4MPa、31.5MPa（定制）
連接形式：法蘭式按JB78-59 、JB79-59
材 料：HT200、ZG25I、ZG1Cr 18Ni9、WCB、
ZG0Cr17Ni、12Mo2襯制聚四氟乙烯
上閥蓋：常溫型：-20-+120℃
散熱型：+120℃-+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉紡織填料、耐高溫碳纖維填料
2、閥內組件
閥芯形式：O型閥芯
流量特性：快開型
材 料：1Cr18Ni9Ti、Oor17Ni 12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、硬密封
|
 |
3、流量特性表
| 公稱通徑（DN） |
不同開度角下的Kv值 |
| 開度 |
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
| 50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
| 80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
| 100 |
9 |
18 |
35 |
71 |
133 |
248 |
398 |
620 |
890 |
| 150 |
20 |
40 |
80 |
160 |
300 |
560 |
900 |
1400 |
2000 |
| 200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
| 250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2543 |
3955 |
5650 |
| 300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
4、執行機構
類 型：可選PSQ、QSQ、DYR、Ulii系列或3810系列電子式角行程執行機構。
技術參數和性能：請參閱相應執行機構與伺服放大器的說明書，可與大禹公司技術部聯系索取相關資料。
5、使用工況
（1）軟密封球閥適用工況
| 零件名稱 |
材 料 |
| 閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8（304） |
CF3（304L） |
ZG1Cr18Ni12Mo2Ti |
CF8M（316） |
CF3M（316L） |
| 球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9（304） |
0Cr17Ni11 （304L） |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2Ti （316） |
00Cr17Ni14Mo （316L） |
| 密封圈 |
聚四氟乙烯 PTFE |
| 適用介質 |
水、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性 介質 |
醋酸等腐蝕性介質 |
尿素等 腐蝕性介質 |
| 適用溫度 |
-29～180℃（增強聚四氟乙烯 PTFE）、-29～300℃（對位聚苯 PPL） |
（2）硬密封球閥適用工況
| 零件名稱 |
材 料 |
| 閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8（304） |
CF3（304L） |
ZG1Cr18Ni12Mo2Ti |
CF8M（316） |
CF3M（316L） |
| 球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9（304） |
0Cr17Ni11 （304L） |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2Ti （316） |
00Cr17Ni14Mo （316L） |
| 密封圈 |
特種材料 |
| 填料、墊片 |
柔性石墨 |
| 適用介質 |
泥漿、紙漿、含有固體的流體等 |
高溫流體、泥漿、紙漿、蒸汽、含有固體的流體等 |
高溫、高頻、高壓 |
| 適用溫度 |
-29～250℃ |
-29～350℃ |
-29～500℃ |
6、規格參數
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數（Kv） |
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
5650 |
8100 |
| 可調動作范圍 |
0-90° |
| 允許壓差△P |
小于公稱壓力（1.6MPa） |
| 泄漏量Q |
按API598標準測試 無泄漏 |
| 環境溫度℃ |
-20～60℃ |
| 基本誤差 |
±2.5% |
| 回差 |
±2.5% |
| 死區 |
1% |
| 可調范圍 |
250：1 |
350：1 |
| 配用執行機構 |
Ulli-05 Ulli-10 DYR-05 DYR-10 DYR-20， |
Ulli-25 DYR-20， DYR-40、 |
Ulli-50 DYR-40、60 |
Ulli-100 DYR-100 |

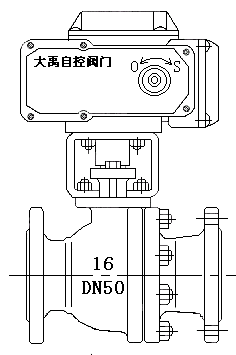

外形尺寸
1、ZHJQ941型電動球閥外形尺寸
| 公稱通徑DN |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
L2 |
| 壓力 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
| 15 |
130/130/140 |
95 |
275 |
160 |
65 |
14/16/16 |
4-14 |
48 |
208 |
| 20 |
140/140/150 |
105 |
280 |
160 |
75 |
14/16/16 |
4-14 |
53 |
208 |
| 25 |
150/150/165 |
115 |
287 |
196 |
85 |
14/16/16 |
4-14 |
58 |
208 |
| 32 |
165/165/180 |
135 |
384 |
196 |
100 |
16/18/18 |
4-18 |
68 |
208 |
| 40 |
180/180/200 |
145 |
312 |
196 |
110 |
16/18/18 |
4-18 |
73 |
208 |
| 50 |
200/200/220 |
160 |
325 |
196 |
125 |
16/20/20 |
4-18 |
80 |
208 |
| 65 |
220/220/250 |
180 |
335 |
255 |
145 |
18/22/22 |
4-18/8-18/8-18 |
90 |
256 |
| 80 |
250/250/280 |
195 |
365 |
255 |
160 |
20/22/22 |
8-18 |
98 |
256 |
| 100 |
280/280/320 |
215/230/230 |
400 |
255 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
120 |
256 |
| 125 |
320/320/360 |
245/270/270 |
420 |
255 |
210/220/220 |
24/28/30 |
8-23/8-25/8-25 |
140 |
256 |
| 150 |
360/360/400 |
280/300/300 |
440 |
255 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
167 |
256 |
| 200 |
400/400/550 |
335/360/375 |
470 |
255 |
295/310/320 |
26/34/38 |
12-23/12-25/12-30 |
210 |
256 |
| 250 |
630 750 |
405 470 |
545 |
310 |
|
|
|
|
|
| 300 |
750 870 |
460 530 |
580 |
310 |
|
|
|
|
|
2、ZHJQ971超短型電動球閥外形尺寸
| 公稱通徑DN |
L |
H |
D |
D1 |
D2 |
ｂ |
ｆ |
L1 |
Z-md |
| 15 |
35 |
275 |
90 |
65 |
45 |
14/16 |
2 |
160 |
4/m12 |
| 20 |
38 |
280 |
100 |
75 |
55 |
14/16 |
2 |
160 |
4/m12 |
| 25 |
42 |
287 |
110 |
85 |
65 |
14/16 |
2 |
160 |
4-m12 |
| 32 |
50 |
297 |
130 |
100 |
78 |
16/18 |
2 |
196 |
4-m16 |
| 40 |
60 |
312 |
145 |
110 |
85 |
16/18 |
3 |
196 |
4-m16 |
| 50 |
70 |
325 |
160 |
125 |
100 |
16/20 |
3 |
196 |
4/8-m16 |
| 65 |
95 |
335 |
180 |
145 |
120 |
18/22 |
3 |
255 |
4/8-m16 |
| 80 |
118 |
365 |
190 |
160 |
135 |
20/22 |
6 |
255 |
8-m16 |
| 100 |
140 |
400 |
215/230 |
210/220 |
155/160 |
20/28 |
3 |
255 |
8-m16/20 |
| 125 |
175/195 |
420 |
245/270 |
210/220 |
185/188 |
24/28 |
3 |
255 |
8-m16/24 |
| 150 |
210/260 |
440 |
280/300 |
240/250 |
210/218 |
24/28 |
3 |
255 |
8-m20/24 |
注：表中數據XX/XX表示壓力：1.6MPa/2.5MPa |
