一、產品概述
法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。
二、產品特點
1、結構獨特，設計靈活，重量輕，省力，啟閉迅速
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便
3、密封部位可調節更換，密封性能可靠
三、主要技術參數
| 工作壓力（MPa） |
0.6 |
1 |
| 適用溫度（℃） |
≤120 |
依各種不同膠種而定 |
≤120 |
| 適用介質 |
水、污水、油品、空氣等 |
依各種不同膠種而定 |
水、污水、油品、空氣等 |
| 材料 |
閥體 |
灰鑄鐵 |
灰鑄鐵 |
球墨鑄鐵 |
| 蝶板 |
球墨鑄鐵（表面處理） |
球墨鑄鐵、不銹鋼 |
球墨鑄鐵 |
| 閥桿 |
2Cr13 |
不銹鋼、碳素鋼 |
鉻不銹鋼 |
| 公稱通徑 |
外形尺寸（參考值） |
法蘭尺寸和螺栓孔尺寸（標準值）
|
| H |
H1 |
設計最大長度 |
設計最小長度 |
設計長度 |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
| 毫米 |
英寸 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
| 50 |
2 |
80 |
440 |
164 |
138 |
151 |
250 |
255 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
2 1/2 |
95 |
445 |
190 |
154 |
172 |
250 |
255 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
| 80 |
3 |
98 |
476 |
195 |
163 |
177 |
250 |
255 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
4 |
114 |
504 |
227 |
184 |
206 |
250 |
255 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
| 125 |
5 |
128 |
550 |
254 |
201 |
215 |
250 |
255 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
| 150 |
6 |
139 |
652 |
240 |
195 |
225 |
300 |
315 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
| 200 |
8 |
174 |
732 |
265 |
215 |
245 |
300 |
315 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
| 250 |
10 |
215 |
823 |
295 |
235 |
265 |
300 |
315 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
| 300 |
12 |
245 |
877 |
308 |
254 |
282 |
300 |
315 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
| 350 |
14 |
270 |
932 |
325 |
271 |
300 |
300 |
315 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
| 400 |
16 |
305 |
1047 |
345 |
283 |
314 |
300 |
315 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
| 450 |
18 |
325 |
1092 |
370 |
314 |
340 |
575 |
615 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |

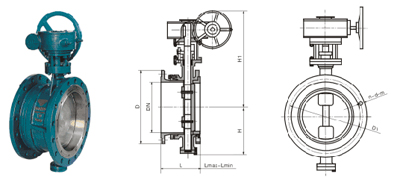

四、主要結構圖
|
