一、產品概述
ZCZP電磁閥適用于以蒸汽為加熱介質，進行溫度自動控制的執行機構可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等盛大設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。

二、主要特點
耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

三、主要參數

四、結構原理

該系列電磁閥為間接先導式電磁閥，由先導閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當電磁線圈通電時，產生的磁力使動磁芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力迅速下降，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質從進口流向出口呈通路。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥芯上腔壓力增大，并在彈簧力的作用下向下運動，關閉主閥口。常開式原理正好相反。

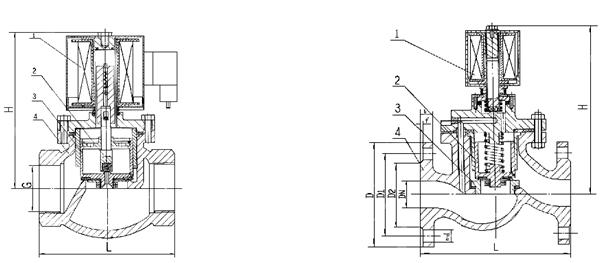

五、安裝尺寸
