一、產品概述
ZCF300四氟電磁閥應用于強酸、強堿、強氧化劑及有機溶劑等強腐蝕性流體介質以及超純流體。例如鹽酸、濃硫酸，各種電鍍液、芳香族溶劑、脂脂族溶劑、高潔凈流體等管路的自動控制。廣泛應用于各種腐蝕性介質自動化流體控制的最佳配套產品。
二、產品特點
1、獨特的結構工藝：a）直動式結構，啟閉迅速，獨特的軟密封工藝密封技術，無滴漏；b）密封件采用進口高科技產品，耐腐蝕性強，可耐各種強酸（98%濃硫酸）強堿、強氧化劑及有機溶劑，可長期使用無損壞；c）流體介質與其它金屬部件隔絕。
2、優越的化學穩定性：a）強酸（98%濃硫酸、王水），強堿，強氧化劑及有機溶劑等強腐蝕性流體介質；b）耐大氣老化性優異，抗氧化，抗表層垢舊，抗褪色及抗脆化等性能；c）無污染、無毒、無味，具有高純度及化學惰性，不會對流體介質產生任何影響。適用于超純流體、水處理、醫用水處理等。
3、溫度使用范圍廣泛：它可以在–50°C～+200°C范圍長期使用。
三、主要技術參數
| 通徑mm |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
| 流量系數Kv |
0.05 |
0.08 |
0.16 |
0.25 |
0.32 |
0.54 |
0.80 |
4 |
5 |
8 |
13 |
18 |
30 |
| 功率 |
AC220V/50Hz |
28VA |
28VA(20W) |
啟動功率200W，保持功率5W
|
啟動功率350W，保持功率10W
|
| DC24V |
20W、15W |
20W、15W |
25W |
啟動功率75W，保持功率25W
|
| 工作壓力（Mpa） |
0～0.25、0～0.6 |
| 連接方式 |
管螺紋、法蘭連接 |
| 主體材質 |
聚四氟乙烯 |
| 環境溫度 |
Max.+55°C |
| 介質溫度 |
-50℃～200℃ |
| 電壓 |
AC 220V、DC 24V（其它電壓定制） |
| 電壓誤差 |
±10% |
| 防護等級 |
F |

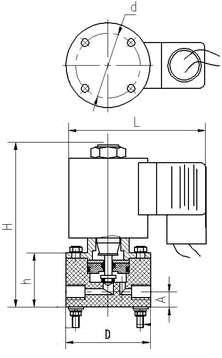

四、安裝尺寸
| 通徑mm |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
| 連接方式 |
M8×1 G1/8" G1/4" |
G1/4" |
G1/4" G3/8" |
G1/2" |
G3/4" |
G1" |
G1¼" |
G1½" |
G2" |
| 外形尺寸 |
H |
100～105 |
108 |
110～115 |
135 |
175.5 |
185 |
215 |
240 |
265 |
| h |
35.5 |
38 |
50.5 |
62.5 |
79 |
88 |
98 |
116 |
142.5 |
| D |
Φ44.5 |
Φ44.5 |
Φ49.5 |
Φ70 |
Φ80 |
Φ95 |
Φ110 |
Φ120 |
Φ150 |
| L |
81.5 |
81.5 |
92 |
92 |
99.5 |
99.5 |
110 |
110 |
110 |
| 安裝尺寸 |
d |
Φ34 |
Φ34 |
Φ38.5 |
Φ58 |
Φ67 |
Φ75 |
Φ87 |
Φ98 |
Φ116 |
| A |
13 |
13 |
17 |
18.5 |
21.5 |
25 |
29 |
32.5 |
45 |
| 重量(g) |
– |
1100 |
1650 |
1940 |
3000 |
3250 |
4950 |
|
