一、產品概述
ZQDF系列不銹鋼電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列為螺紋連接。

二、產品特點
1、耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性良好。
2、耐熱：電磁部分、密封件全部采用特種耐高溫電工材料，并采用了有效的隔熱措施。
3、耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
4、可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零的情況下也能可靠工作。

三、主要技術參數與性能

四、工作原理

ZQDF系列電磁閥閥芯由主閥與導閥結構組成，開啟時動作分步實現，主閥和導閥分步使用電磁力和壓差直接開啟主閥口。常閉型當電磁線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導閥口卸荷，主閥下腔壓力大于上腔壓力，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟主閥介質從進口流向出口呈通路。當電磁線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質從平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧和壓力的作用下關閉主閥，介質切斷不流通。常開型與此相反。

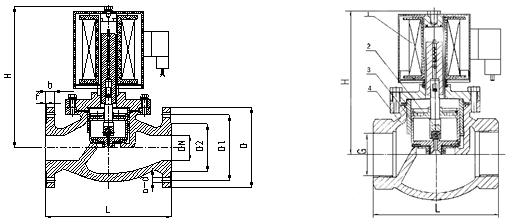

五、外形及連接尺寸
